MC100EL1648DG - ON Semiconductor

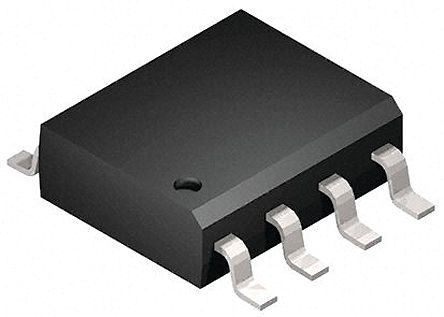

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

MC100EL1648DG
Производитель

ON Semiconductor
Чип воркер Часть №

CW5421763
Категория

Деталь тактового сигнала
Упаковка

SOIC-8
Описание

Voltage Controlled Oscillator Amplifier -40℃ to 85℃ 8Pin SOIC N Tube
даташит

Datasheet

Способ оплаты и доставка

MC100EL1648DG Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

MC100EL1648DG Деталь тактового сигнала характеристики

Атрибут	Значение атрибута

Часть №	MC100EL1648DG
Производитель	ON Semiconductor
Чип воркер Часть №	CW5421763
Категория	Деталь тактового сигнала
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Частота	1.1 GHz
Напряжение Питания (DC)	4.20V (min)
Количество Выходных Интерфейсов	1 Output
Ток Питания	19 mA
Количество Стежков	8 Position
Ёмкость Нагрузки	6 pF
Входной Ток	19.0 mA
Рабочий цикл	50 %
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4.2V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	4.2 V
	Развернуть все
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

MC100EL1648DG Описание продукта

The MC100EL1648DG is a voltage-controlled Oscillator Amplifier requires an external parallel tank circuit consisting of the inductor and capacitor. A varactor diode may be incorporated into the tank circuit to provide a voltage variable input for the oscillator (VCO). This device may also be used in many other applications requiring a fixed frequency clock. The MC100EL1648 is ideal in applications requiring a local oscillator, systems that include electronic test equipment and digital high-speed telecommunications. The MC100EL1648 is based on the VCO circuit topology of the MC1648. The MC100EL1648 uses advanced bipolar process technology which results in a design which can operate at an extended frequency range. The ECL output circuitry of the MC100EL1648 is not a traditional open emitter output structure and instead has an on-chip termination emitter resistor, RE, with a nominal value of 510R. This facilitates direct ac-coupling of the output signal into a transmission line.
6pF Typical input capacitance
19mA at 5VDC Low-power supply
