MAX9867ETJ+ - Maxim Integrated

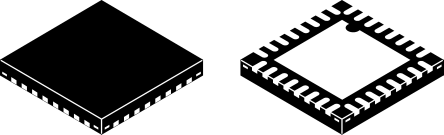

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

MAX9867ETJ+
Производитель

Maxim Integrated
Чип воркер Часть №

CW37726989
Категория

Кодек
Упаковка

TQFN-32
Описание

Audio Codec 2ADC / 2DAC 32Pin TQFN EP
даташит

Datasheet

Способ оплаты и доставка

MAX9867ETJ+ Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

MAX9867ETJ+ Кодек характеристики

Атрибут	Значение атрибута

Часть №	MAX9867ETJ+
Производитель	Maxim Integrated
Чип воркер Часть №	CW37726989
Категория	Кодек
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	32 Pin
Корпус/Пакет	TQFN-32
Ток Питания	12 mA
Количество Стежков	32 Position
Частота Выборки	48.0 kHz
Количество АЦП	2 ADC
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Количество входных каналов	4 Channel
Количество выходных каналов	2 Channel
Количество ЦАПов	2 DAC
Напряжение питания	1.65V ~ 1.95V
	Развернуть все
Длина	5.1 mm
Ширина	5.1 mm
Высота	0.75 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2013/06/20

MAX9867ETJ+ Описание продукта

The MAX9867ETJ+ is an ultra low power stereo audio codec in 32 pin TQFN package. The device has stereo differential microphone inputs that can be connected to either analogue or digital microphones. The single ended line inputs with configurable preamplifier can be sent to ADC for record or routed directly to headphone amplifier for playback. An auxiliary ADC path can be used to track any DC voltage. The stereo headphone amplifiers support differential, single ended and capacitorless output configurations. Using the capacitorless output configuration, the device can output 10mW into 32ohm headphones. Comprehensive click and pop circuitry suppresses audible clicks and pops during volume changes and start-up or shutdown. Utilizing Maxim"s digital circuitry, the device can accept any available 10MHz to 60MHz system clock. This architecture eliminates the need for an external PLL and multiple crystal oscillators.
Supply voltage range from 1.65V to 1.95V (PVDD, DVDD, AVDD) and 1.65V to 3.6V (DVDDIO)
Operating temperature range from -40°C to 85°C
I2S/TDM compatible digital audio bus
Integrates auxiliary battery measurement ADC and capacitorless headphone amps
6.7mW playback power consumption
90dB stereo DAC, 8KHz
Stereo digital microphone input support stereo analogue differential microphone inputs
Gain error of 1% and PSRR (DAC) of 78dB f = 217Hz, VRIPPLE = 100mVP-P, AVVOL = 0dB
Voiceband filter with stopband attenuation greater than 70dB
Shutdown supply current of 1µA (analogue (AVDD + PVDD)) at TA = +25°C

Развернуть все
