MAX9768BETG+ - Maxim Integrated

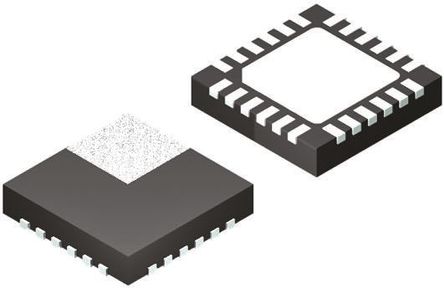

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

MAX9768BETG+
Производитель

Maxim Integrated
Чип воркер Часть №

CW13062657
Категория

Усилитель звуковой частоты
Упаковка

TQFN-24
Описание

MAXIM INTEGRATED PRODUCTS MAX9768BETG+ Audio Power Amplifier, D, 1Channel, 10W, 4.5V to 14V, TQFN, 24Pins
даташит

Datasheet

Способ оплаты и доставка

MAX9768BETG+ Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

MAX9768BETG+ Усилитель звуковой частоты характеристики

Атрибут	Значение атрибута

Часть №	MAX9768BETG+
Производитель	Maxim Integrated
Чип воркер Часть №	CW13062657
Категория	Усилитель звуковой частоты
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	TQFN-24
Напряжение Питания (DC)	16.0 V
Ток Питания	7 mA
Количество Цепей	2 Circuit
Количество Каналов	1 Channel
Количество Стежков	24 Position
Рассеяние Мощности	2.22 W
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	1.8 MHz
Выходная Мощность	10 W
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	2.22 W
Напряжение питания	4.5V ~ 14V
Напряжение питания (Макс)	14 V
Напряжение питания (мин)	4.5 V
	Развернуть все
Длина	4.1 mm
Ширина	4 mm
Высота	0.75 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15

MAX9768BETG+ Описание продукта

The MAX9768BETG+ is a 10W mono class D Speaker Amplifier. The speaker amplifier provides high-quality, efficient audio power with an integrated volume control function. This features a 64-step dual-mode (analogue or digitally programmable) volume control and mute function. The audio amplifier operates from a 4.5 to 14V single supply and can deliver up to 10W into an 8R speaker with a 14V supply. A selectable spread-spectrum mode reduces EMI-radiated emissions, allowing the device to pass EMC testing with ferrite bead filters and cable lengths up to 1m. It can be synchronized to an external clock, allowing synchronization of multiple Class D amplifiers. This features high 77dB PSRR, low 0.08% THD+N and SNR up to 97dB. Robust short-circuit and thermal-overload protection prevent device damage during a fault condition.
Spread-spectrum modulation
Low-power shutdown mode (0.5µA)
Short-circuit and thermal-overload protection
Meets EN55022B EMC with ferrite bead filters

Развернуть все
