MAX491ECSD - Maxim Integrated

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

MAX491ECSD
Производитель

Maxim Integrated
Чип воркер Часть №

CW116211457
Категория

Чип интерфейса
Упаковка

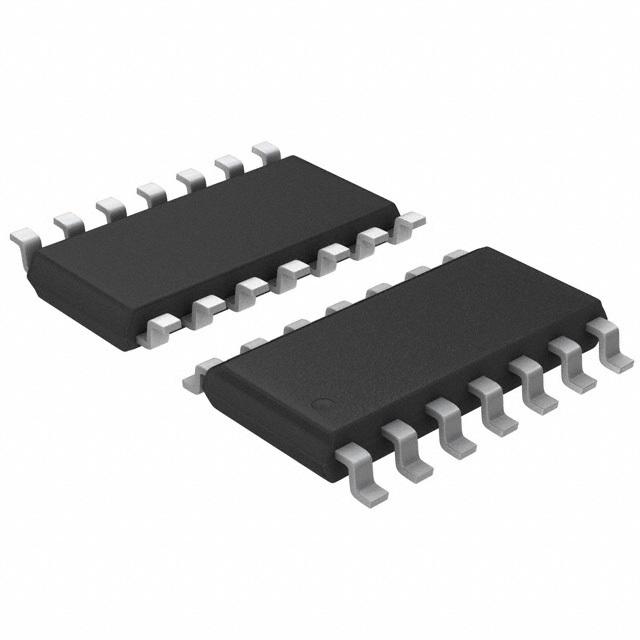

SOIC-14
Описание

Single Transmitter/Receiver RS-422/RS-485 14Pin SOIC N
даташит

Datasheet

Способ оплаты и доставка

MAX491ECSD Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

MAX491ECSD Чип интерфейса характеристики

Атрибут	Значение атрибута

Часть №	MAX491ECSD
Производитель	Maxim Integrated
Чип воркер Часть №	CW116211457
Категория	Чип интерфейса
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	SOIC-14
Напряжение Питания (DC)	4.75V (min)
Ток Питания	300 µA
Скорость Передачи Данных	2.50 Mbps
Напряжение питания	4.75V ~ 5.25V
	Развернуть все
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Unknown
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead

MAX491ECSD Описание продукта

General Description
The MAX481E, MAX483E, MAX485E, MAX487E–MAX491E, and MAX1487E are low-power transceivers for RS-485 and RS-422 communications in harsh environments. Each driver output and receiver input is protected against ±15kV electro static discharge (ESD) shocks, without latchup. These parts contain one driver and one receiver. The MAX483E, MAX487E, MAX488E, and MAX489E feature reduced slew rate drivers that minimize EMI and reduce reflections caused by improperly terminated cables, thus allowing error-free data transmission up to 250kbps. The driver slew rates of the MAX481E, MAX485E, MAX490E, MAX491E, and MAX1487E are not limited, allowing them to transmit up to 2.5Mbps.
Features
♦ ESD Protection: ±15kV—Human Body Model
♦ Slew-Rate Limited for Error-Free Data
Transmission (MAX483E/487E/488E/489E)
♦ Low Quiescent Current:
120µA (MAX483E/487E/488E/489E)
230µA (MAX1487E)
300µA (MAX481E/485E/490E/491E)
♦ -7V to +12V Common-Mode Input Voltage Range
♦ Three-State Outputs
♦ 30ns Propagation Delays, 5ns Skew (MAX481E/485E/490E/491E/1487E)
♦ Full-Duplex and Half-Duplex Versions Available
♦ Allows up to 128 Transceivers on the Bus (MAX487E/MAX1487E)
♦ Current Limiting and Thermal Shutdown for Driver Overload Protection
Applications
Low-Power RS-485 Transceivers
Low-Power RS-422 Transceivers
Level Translators
Transceivers for EMI-Sensitive Applications
Industrial-Control Local Area Networks
