MAX256ASA+ - Maxim Integrated

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

MAX256ASA+
Производитель

Maxim Integrated
Чип воркер Часть №

CW17923039
Категория

Драйвер FET
Упаковка

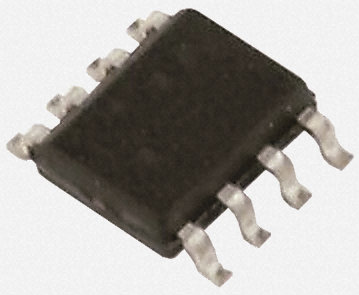

SOIC-8
Описание

Maxim MAX256ASA+, Dual MOSFET Power Driver, Half Bridge, 3 → 5.5V, 8Pin SOIC
даташит

Datasheet

Способ оплаты и доставка

MAX256ASA+ Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

MAX256ASA+ Драйвер FET характеристики

Атрибут	Значение атрибута

Часть №	MAX256ASA+
Производитель	Maxim Integrated
Чип воркер Часть №	CW17923039
Категория	Драйвер FET
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	5.00 V
Количество Выходных Интерфейсов	2 Output
Количество Стежков	8 Position
Количество Регулируемых Выходов	2 Output
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	5 V
	Развернуть все
Длина	4.98 mm
Ширина	3.99 mm
Высота	1.58 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15

MAX256ASA+ Описание продукта

The MAX256ASA+ is an integrated primary-side transformer H-bridge Driver for isolated power-supply circuits. The device contains an on-board oscillator, protection circuitry and internal FET drivers to provide up to 3W of power to the primary winding of a transformer. This can be operated using the internal programmable oscillator or can be driven by an external clock for improved EMI performance. Regardless of the clock source being used, an internal flip-flop stage guarantees a fixed 50% duty cycle to prevent DC current flow in the transformer. It operates from a single-supply voltage of +5 or +3.3V and includes under voltage lockout for controlled start-up. The device prevents cross-conduction of the H-bridge MOSFETs by implementing break-before-make switching. Thermal shutdown circuitry provides additional protection against damage due to over temperature conditions.
Simple, flexible design provides up to 3W to transformer in isolated power supplies
Internal resistor-programmable oscillator mode
External clock mode with watchdog
Disable mode
Integrated system protection
Saves space on board
10kR External resistance range
110mV Under-voltage-lockout-threshold hysteresis
1µA Input leakage current
ESD sensitive device, take proper precaution while handling the device.
