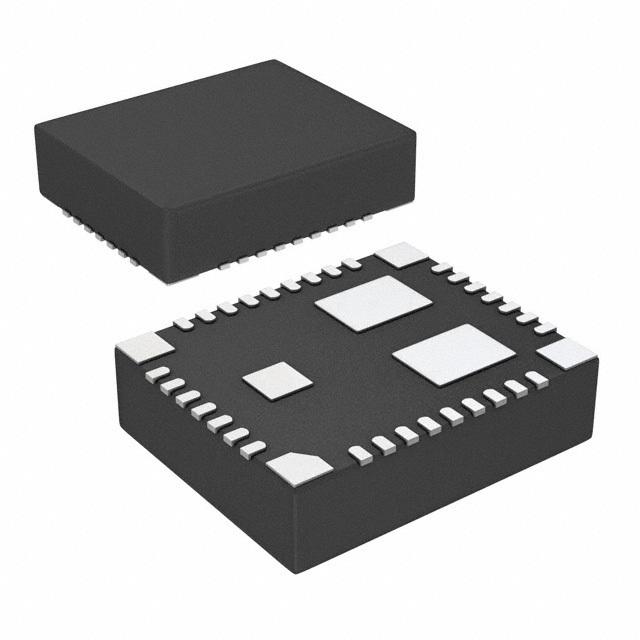

LMZ30604RKGT - TI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

LMZ30604RKGT
Производитель

TI
Чип воркер Часть №

CW7695673
Категория

Преобразователь DC/DC
Упаковка

QFN-39
Описание

DC-DC POL Converter, Adjustable, Buck, 2MHz, 2.95V to 6V in, 0.8V to 3.6V out, 4A, QFN-39
даташит

Datasheet

Способ оплаты и доставка

LMZ30604RKGT Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

LMZ30604RKGT Преобразователь DC/DC характеристики

Атрибут	Значение атрибута

Часть №	LMZ30604RKGT
Производитель	TI
Чип воркер Часть №	CW7695673
Категория	Преобразователь DC/DC
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	39 Pin
Корпус/Пакет	QFN-39
Номинальная Мощность	14 W
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	0.8V ~ 3.6V
Выходной Ток	4 A
Количество Стежков	39 Position
Количество Регулируемых Выходов	1 Output
Частота Переключения	2 MHz
Топология	Buck
Максимальное входное напряжение	6 V
Входное напряжение (мин)	2.95 V
Входное напряжение (макс. Постоянный ток)	6 V
Входное напряжение (мин мин.)	2.95 v
Выходное напряжение (Макс)	3.6 V
Выходное напряжение (мин)	800 mV
Выходной ток (Макс)	4 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (мин)	2.95 V
Входное напряжение	2.95V ~ 6V
	Развернуть все
Ширина	9.15 mm
Высота	2.85 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	Yes
REACH SVHC Compliance Edition	2015/06/15

LMZ30604RKGT Описание продукта

The LMZ30604RKGT is a SIMPLE SWITCHER® Power Module combines 4A DC/DC converter with power MOSFETs, a shielded inductor and passives into a low profile. This is an easy-to-use integrated power solution. This total power solution requires as few as 3 external components and eliminates the loop compensation and magnetic part selection process. It is easy to solder onto a printed circuit board and allows a compact point-of-load design with greater than 90% efficiency and excellent power dissipation with thermal impedance of 12°C/W junction to ambient. The device delivers the full 4A rated output current at 85°C ambient temperature without airflow. The LMZ30604 offers the flexibility and the feature-set of a discrete point-of-load design and is ideal for powering performance DSPs and FPGAs.
Complete integrated power solution allows small footprint, low-profile design
Synchronizes to an external clock
Adjustable slow-start
Output voltage sequencing/tracking
Power good output
Programmable undervoltage lockout
Output overcurrent protection
Over temperature protection
Adjustable switching frequency
Meets EN55022 class B emissions - Integrated shielded inductor
96% Efficiencies
Wide-output voltage adjust - 0.8 to 3.6V with ±1% reference accuracy
Green product and no Sb/Br
