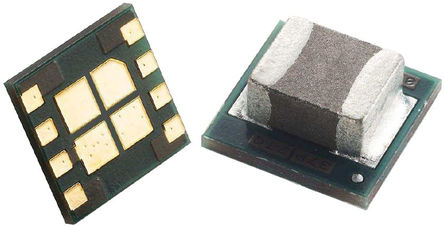

LMZ20501SILT - TI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

LMZ20501SILT
Производитель

TI
Чип воркер Часть №

CW8747861
Категория

Преобразователь DC/DC
Упаковка

SMD-8
Описание

Conv DC-DC 2.7V to 5.5V Step Down Single-Out 0.8V to 3.6V 1A Nano Module 8Pin uSIP EP T/R
даташит

Datasheet

Способ оплаты и доставка

LMZ20501SILT Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

LMZ20501SILT Преобразователь DC/DC характеристики

Атрибут	Значение атрибута

Часть №	LMZ20501SILT
Производитель	TI
Чип воркер Часть №	CW8747861
Категория	Преобразователь DC/DC
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SMD-8
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	0.8V ~ 3.6V
Выходной Ток	1 A
Количество Стежков	8 Position
Ток Покоя	72.0 nA
Количество Регулируемых Выходов	1 Output
Частота Переключения	3 MHz
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	2.7 V
Выходное напряжение (Макс)	3.6 V
Выходное напряжение (мин)	800 mV
Выходной ток (Макс)	1 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	2.7V ~ 5.5V
	Развернуть все
Длина	3.5 mm
Ширина	3.5 mm
Высота	1.75 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15

LMZ20501SILT Описание продукта

The LMZ20501SILT is a SIMPLE SWITCHER® 2.7 to 5.5V 1A high density Nano Module Regulator capable of driving up to 1A of load from an input of up to 5.5V with exceptional efficiency and output accuracy in a very small solution size. The LMZ20501 requires only five external components and has a pin-out designed for simple, optimum PCB layout. The module is a member of Texas Instruments" SIMPLE SWITCHER® family. The SIMPLE SWITCHER® concept provides for an easy to use complete design with a minimum number of external components and the TI WEBENCH® design tool. TI"s WEBENCH tool includes features such as external component calculation, electrical simulation and WebTherm™.
Integrated inductor
±1% Feedback tolerance over-temperature
2.4µA Maximum quiescent current in shutdown
3MHz Fixed PWM switching frequency
Power good flag function
Pin-selectable switching modes
Internal compensation and soft-start
Current limit, thermal shutdown and UVLO protection
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
