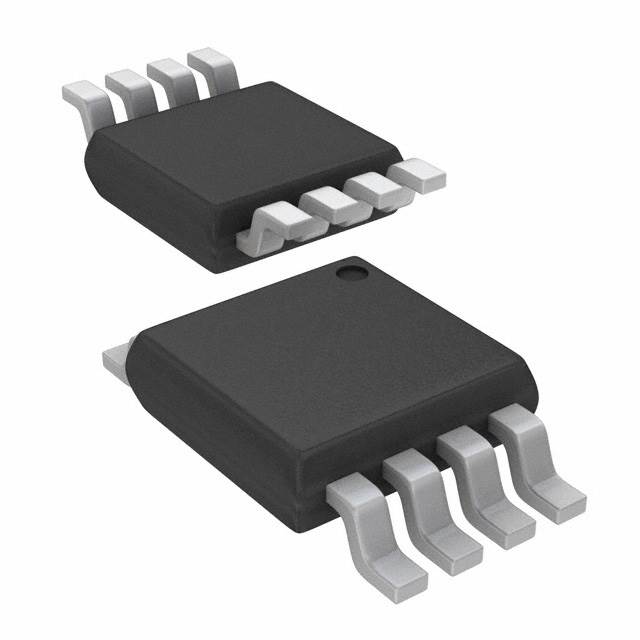

LMC555CMM - TI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

LMC555CMM
Производитель

TI
Чип воркер Часть №

CW6624367
Категория

Деталь тактового сигнала
Упаковка

MSOP-8
Описание

World’s smallest 555 timer with low power, high accuracy and a Fmax of 3MHz 8-VSSOP -40℃ to 85℃
даташит

Datasheet

Способ оплаты и доставка

LMC555CMM Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

LMC555CMM Деталь тактового сигнала характеристики

Атрибут	Значение атрибута

Часть №	LMC555CMM
Производитель	TI
Чип воркер Часть №	CW6624367
Категория	Деталь тактового сигнала
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	MSOP-8
Частота	3 MHz
Напряжение Питания (DC)	1.50V (min)
Ток Питания	150 µA
Количество Стежков	8 Position
Рассеяние Мощности	0.555 W
Ток Покоя	50.0 µA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	555 mW
Напряжение питания	1.5V ~ 15V
Напряжение питания (Макс)	12 V
Напряжение питания (мин)	1.5 V
	Развернуть все
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99

LMC555CMM Описание продукта

The LMC555CMM is a CMOS version industry standard 555-series General-purpose Timer offers the same capability of generating accurate time delays and frequencies as the LM555 but with much lower power dissipation and supply current spikes. When operated as a one-shot, the time delay is precisely controlled by a single external resistor and capacitor. In the stable mode the oscillation frequency and duty cycle are accurately set by two external resistors and one capacitor. The use of TI"s LMCMOS process extends both the frequency range and the low supply capability.
Less than 1mW typical power dissipation at 5V supply
3MHz Astable frequency capability
1.5V Supply operating voltage ensured
Output fully compatible with TTL and CMOS logic at 5V supply
Tested to -10mA, 50mA output current levels
Reduced supply current spikes during output transitions
Extremely low reset, trigger and threshold currents
Excellent temperature stability
Pin-for-pin compatible with 555 series of timers
Device has limited built-in ESD protection. The leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
