LM74610QDGKTQ1 - TI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

LM74610QDGKTQ1
Производитель

TI
Чип воркер Часть №

CW2198726
Категория

Драйвер FET
Упаковка

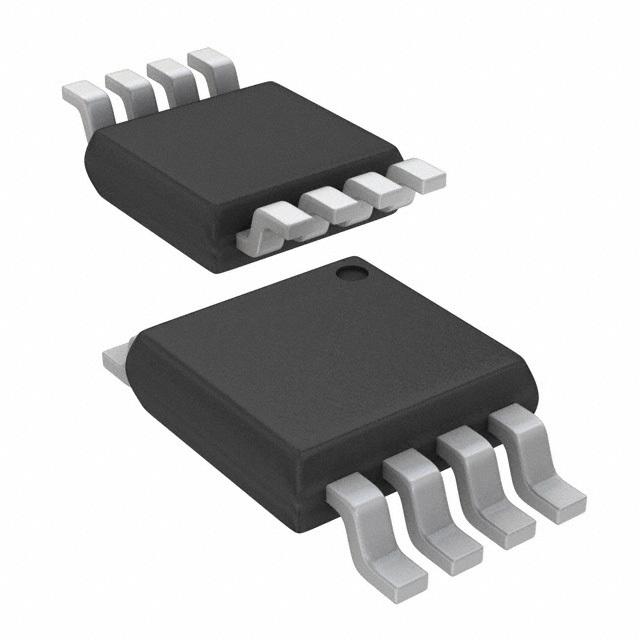

VSSOP-8
Описание

MOSFET DRVR 1Out Non-Inv 8Pin VSSOP T/R
даташит

Datasheet

Способ оплаты и доставка

LM74610QDGKTQ1 Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

LM74610QDGKTQ1 Драйвер FET характеристики

Атрибут	Значение атрибута

Часть №	LM74610QDGKTQ1
Производитель	TI
Чип воркер Часть №	CW2198726
Категория	Драйвер FET
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	VSSOP-8
Напряжение Питания (DC)	100V (max)
Количество Каналов	1 Channel
Количество Стежков	8 Position
Ток Покоя	0.00 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	45 V
	Развернуть все
Длина	3 mm
Ширина	3 mm
Высота	1.1 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99

LM74610QDGKTQ1 Описание продукта

The LM74610QDGKTQ1 is a Smart Diode Controller Device that can be used with an N-channel MOSFET in a reverse polarity protection circuitry. It is designed to drive an external MOSFET to emulate an ideal diode rectifier when connected in series with a power source. A unique advantage of this scheme is that it is not referenced to ground and thus has Zero Iq. The LM74610-Q1 controller provides a gate drive for an external N-channel MOSFET and a fast response internal comparator to discharge the MOSFET Gate in the event of reverse polarity. This fast pull-down feature limits the amount and duration of reverse current flow if opposite polarity is sensed. The device design also meets CISPR25 Class 5 EMI specifications and automotive ISO7637 transient requirements with a suitable TVS diode.
Qualified for automotive applications
AEC-Q100 qualified-Exceeds HBM ESD classification level2, device CDM ESD classification level C4B
Maximum reverse voltage of 45V
No positive voltage limitation to anode terminal
Charge pump gate driver for external N-channel MOSFET
Lower power dissipation than Schottky diode/PFET solutions
Low reverse leakage current
Zero IQ
Fast 2µs response to reverse polarity
Can be used in OR-ing applications
Meets CISPR25 EMI specification
Meets automotive ISO7637 transient
Requirements with a suitable TVS diode
No peak current limit
