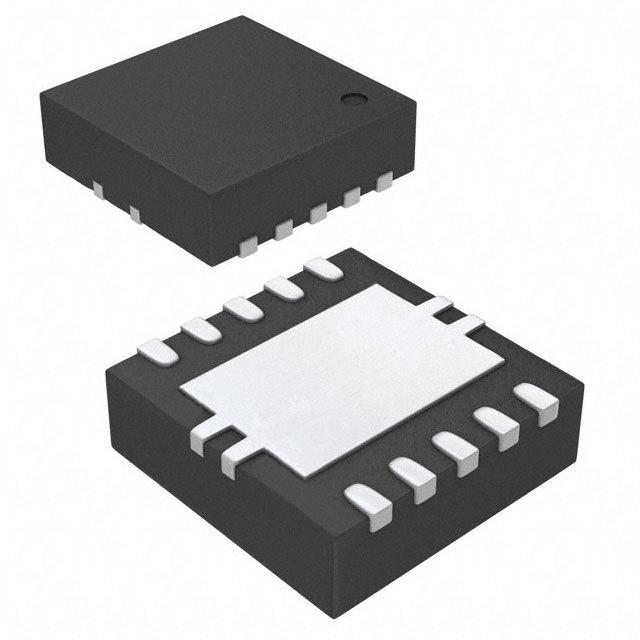

LM536005QDSXTQ1 - TI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

LM536005QDSXTQ1
Производитель

TI
Чип воркер Часть №

CW49432865
Категория

Чип стабилизации напряжения
Упаковка

WSON-10
Описание

Conv DC-DC 3.55V to 36V Synchronous Step Down Single-Out 3.3V to 6V 0.65A 10Pin WSON EP T/R
даташит

Datasheet

Способ оплаты и доставка

LM536005QDSXTQ1 Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

LM536005QDSXTQ1 Чип стабилизации напряжения характеристики

Атрибут	Значение атрибута

Часть №	LM536005QDSXTQ1
Производитель	TI
Чип воркер Часть №	CW49432865
Категория	Чип стабилизации напряжения
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	WSON-10
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	5 V
Выходной Ток	650 mA
Количество Стежков	10 Position
Ток Покоя	23.0 µA
Количество Регулируемых Выходов	1 Output
Частота Переключения	1.5 MHz
Топология	Buck
Ток Переключения	1.65 A
Максимальное входное напряжение	36 V
Входное напряжение (мин)	3.55 V
Выходное напряжение (мин)	5 V
Выходной ток (Макс)	0.65 A
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	36 V
	Развернуть все
Рабочая Температура	-40℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15

LM536005QDSXTQ1 Описание продукта

The LM536005QDSXTQ1 is a 0.65A, 36V synchronous, 2.1MHz, step down DC to DC converter in 10 pin WSON package. The LM53600-Q1 synchronous buck regulator devices are optimized for automotive applications providing an output voltage of 5V. Load current up to 650mA is supported by the LM53600-Q1. Innovative architecture allows the device to regulate a 3.3V output from an input voltage of only 3.8V. The input voltage range up to 36V with transient tolerance of up to 42V eases input surge protection design. An open drain reset output with filtering and delayed release provides a true indication of system status and negates the requirement for an additional supervisory component, saving cost and board space. A seamless transition between PWM and PFM modes ensures high efficiency and superior transient response at all loads. Typical applications include automotive camera, automotive driver assistance systems and automotive body applications.
Wide operating input voltage range from 3.55V to 36V
Fixed switching frequency of 2.1MHz
Low quiescent current of 23µA
Shutdown current of 1.8µA
RESET (complementary) output with filter and delay release
External frequency synchronization
Internal compensation, soft start, current limit and UVLO
Pin selectable forced PWM mode
Automotive grade AEC-Q100 qualified
Operating temperature range from -40°C to 150°C
ESD sensitive device, take proper precaution while handling the device.
