LM5140QRWGTQ1 - TI

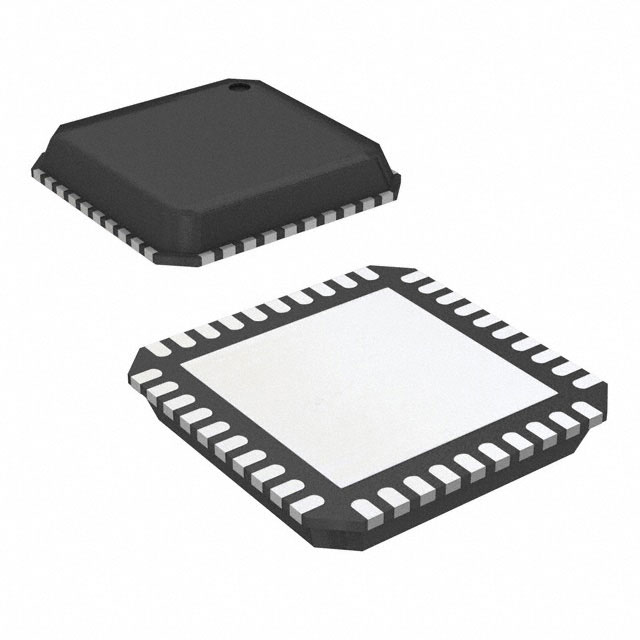

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

LM5140QRWGTQ1
Производитель

TI
Чип воркер Часть №

CW4519744
Категория

Преобразователь DC/DC
Упаковка

VQFN-40
Описание

Conv DC-DC 3.8V to 65V Synchronous Step Down Dual-Out 1.5V to 15V 40A/20A 40Pin VQFNP EP T/R
даташит

Datasheet

Способ оплаты и доставка

LM5140QRWGTQ1 Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

LM5140QRWGTQ1 Преобразователь DC/DC характеристики

Атрибут	Значение атрибута

Часть №	LM5140QRWGTQ1
Производитель	TI
Чип воркер Часть №	CW4519744
Категория	Преобразователь DC/DC
даташит	Datasheet
Количество Выводов	40 Pin
Корпус/Пакет	VQFN-40
Напряжение Питания (DC)	3.80V (min)
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	1.5V ~ 15V
Выходной Ток	150 mA
Количество Стежков	40 Position
Ток Покоя	35.0 µA
Количество Регулируемых Выходов	2 Output
Время Нарастания	4 ns
Частота Переключения	2.2 MHz
Топология	Buck
Ток Переключения	0.25 A
Рабочий цикл	50 %
Максимальное входное напряжение	65 V
Входное напряжение (мин)	3.8 V
Время падения	3 ns
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	65 V
Напряжение питания (мин)	3.8 V
Входное напряжение	65 V
	Развернуть все
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99

LM5140QRWGTQ1 Описание продукта

The LM5140-Q1 is a dual synchronous buck controller intended for high voltage wide VIN step-down converter applications. The control method is based on current mode control. Current mode control provides inherent line feedforward, cycle-by-cycle current limiting, and easier loop compensation.
The LM5140-Q1 features adjustable slew rate control to simplify compliance with the CISPR and automotive EMI requirements. The LM5140-Q1 operates at selectable switching frequencies of 2.2 MHz or 440 kHz with the two controller channels switching 180°; out of phase. In light or no-load conditions, the LM5140-Q1 operates in skip cycle mode for improved low power efficiency. The LM5140-Q1 includes a high voltage bias regulator with automatic switchover to an external bias supply to improve efficiency and reduce input current. Additional features include frequency synchronization, cycle-by-cycle current limit, hiccup mode fault protection for sustained overloads, independent power good outputs, and independent enable inputs.
