LM358DR - TI

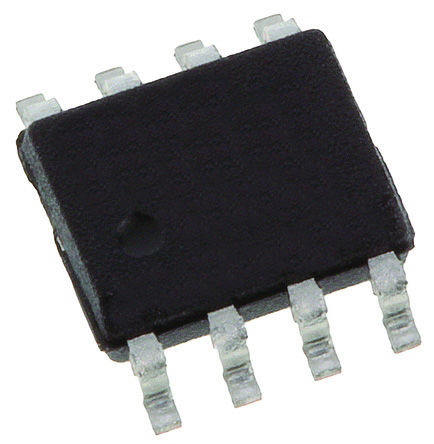

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

LM358DR
Производитель

TI
Чип воркер Часть №

CW11179
Категория

Операционный усилитель
Упаковка

SOIC-8
Описание

Operational Amplifier, Dual, 2 Amplifier, 700kHz, 0.3V/µs, 3V to 32V, ± 1.5V to ± 16V, SOIC
даташит

Datasheet

Способ оплаты и доставка

LM358DR Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

LM358DR Операционный усилитель характеристики

Атрибут	Значение атрибута

Часть №	LM358DR
Производитель	TI
Чип воркер Часть №	CW11179
Категория	Операционный усилитель
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Выходной Ток	30mA @15V
Ток Питания	1 mA
Количество Цепей	2 Circuit
Количество Каналов	2 Channel
Количество Стежков	8 Position
Коэффициент Ослабления Синфазного Сигнала	65 dB
Входной Дрейф Смещения	7.00 µV/K
Ширина Ленты	700 kHz
Скорость Нарастания	300 mV/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	700 kHz
Входное Напряжение Смещения	3 mV
Входной Ток Смещения	20 nA
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Gain Bandwidth	0.7 MHz
Минимальный диапазон CMRR	65 dB
	Развернуть все
Длина	4.9 mm
Ширина	3.91 mm
Высота	1.58 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2018/06/27

LM358DR Описание продукта

The LM358DR is a dual operational amplifier in 8 pin SOIC package. It consists of two independent, high gain frequency compensated operational amplifiers designed to operate from single supply or split supply over a wide range of voltages.
Single supply voltage from 3V to 32V and dual supply range from ±1.5V to ±16V
Slew rate at unity gain is 0.3 V/µs
Wide unity gain bandwidth of 0.7MHz
Low drain supply current is 0.7mA independent of supply voltage
Input offset voltage of 3mV
Input offset current of 2nA
Input bias current of -20nA
Differential input voltage range equal to maximum rated supply voltage of 32V
Common mode rejection ratio (CMRR) of 80dB
Operating temperature range from 0°C to 70°C
This integrated circuit can be damaged by ESD. Failure to observe proper handling and installation procedures can cause damage.
Supply voltages larger than 32V for single supply and outside the range of ±16V for dual supply can permanently damage the device.
