LM317MDCY - TI

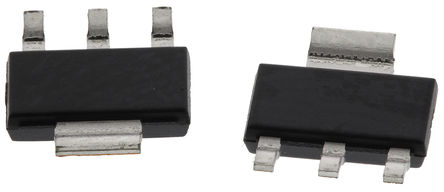

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

LM317MDCY
Производитель

TI
Чип воркер Часть №

CW5633244
Категория

Чип стабилизации напряжения
Упаковка

TO-261-4
Описание

Standard Voltage Regulator 3/4Pin 500mA Adjustable Positive Voltage Regulator LDO Regulator Pos 1.25V to 37V 0.5A 4Pin(3+Tab) SOT-223 Tube
даташит

Datasheet

Способ оплаты и доставка

LM317MDCY Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

LM317MDCY Чип стабилизации напряжения характеристики

Атрибут	Значение атрибута

Часть №	LM317MDCY
Производитель	TI
Чип воркер Часть №	CW5633244
Категория	Чип стабилизации напряжения
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	4 Pin
Корпус/Пакет	TO-261-4
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	1.25V ~ 37V
Выходной Ток	500 mA
Количество Стежков	4 Position
Ток Покоя	50.0 µA
Тип Выходной Ёмкости	Capacitor Free
Напряжение Отпадания	2.00 V
Количество Регулируемых Выходов	1 Output
Максимальное входное напряжение	40 V
Входное напряжение (мин)	3 V
Выходное напряжение (Макс)	37 V
Выходное напряжение (мин)	1.25 V
Выходной ток (Макс)	0.5 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания (Макс)	40 V
Входное напряжение	4.2V ~ 40V
	Развернуть все
Длина	6.5 mm
Ширина	3.5 mm
Высота	1.6 mm
Рабочая Температура	0℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/12/17
Лицензия HK STC	NLR

LM317MDCY Описание продукта

The LM317MDCY is a 3-terminal adjustable Positive Voltage Regulator capable of supplying more than 500mA over an output-voltage range of 1.25V to 37V. The LM317M is exceptionally easy to use and requires only two external resistors to set the output. Furthermore, both line and load regulation is better than standard fixed regulators. In addition to having higher performance than fixed regulators, this regulator includes on-chip current limiting, thermal-overload protection and safe- operating-area protection. All overload protection remains fully functional if the ADJUST terminal is disconnected. The regulator is a floating regulator meaning there is no device ground terminal. Quiescent current flows to the load instead of being wasted flowing to ground. Regulated output voltage of hundreds of volts is possible if the maximum input to output differential does not exceed 40V at any time. Device can be used as a floating current source controlled by a single resistor.
Internal short-circuit current limit
Thermal overload protection
Output safe-area compensation
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
