LH1540AT - VISHAY

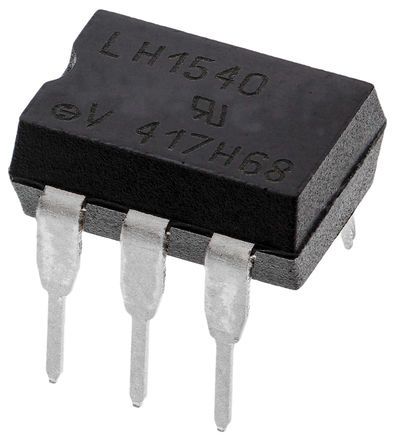

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

LH1540AT
Производитель

VISHAY
Чип воркер Часть №

CW622344
Категория

Твердотельные Реле
Упаковка

DIP-6
Описание

Relay SSR 50mA 1.45V DC-IN 0.12A 350V AC-DC-OUT 6Pin PDIP
даташит

Datasheet

Способ оплаты и доставка

LH1540AT Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

LH1540AT Твердотельные Реле характеристики

Атрибут	Значение атрибута

Часть №	LH1540AT
Производитель	VISHAY
Чип воркер Часть №	CW622344
Категория	Твердотельные Реле
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	6 Pin
Корпус/Пакет	DIP-6
Ёмкость	1.10 pF
Выходное Напряжение	0V ~ 350V
Выходной Ток	120 mA
Тип Контактов	SPST-NO
Ток Нагрузки	120 mA
Напряжение в Прямом Направлении	1.26 V
Входной Ток	50 mA
Рассеяние Мощности	550 mW
Сопротивление	20.0 Ω
Напряжение Изоляции	5300 v
Прямой ток	1 mA
Максимальное входное напряжение	1.45 V
Входное напряжение (мин)	1.15 V
Выходное напряжение (Макс)	350 V
Выходной ток (Макс)	0.12 A
Входной ток (мин)	50 mA
Максимальный ток нагрузки	0.12 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	550 mW
Входное напряжение	1.26 VDC
	Развернуть все
Длина	8.7 mm
Высота	3.81 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99

LH1540AT Описание продукта

The LH1540AT is a Solid State Relay with SPST-NO contact and through hole terminals. This 1-form-A relay is constructed using a GaAIAs LED for actuation control and an integrated monolithic die for the switch output. The die, fabricated in a high voltage dielectrically isolated technology, is comprised of a photodiode array, switch control circuitry and MOSFET switches. It employs current-limiting circuitry which meets FCC 68.302 and other regulatory voltage surge requirements when overvoltage protection is provided. These relay incorporate current limiting which will clamp the load current at a predetermined value preventing damage to the device from transients and load short circuits. The devices are capable of switching currents from nanoamps to hundreds of milliamps, making them ideal for a wide variety of switching applications. Optocouplers with high voltage MOSFET outputs that duplicate the function of electromechanical relays.
Current limit protection
High surge capability
Clean bounce-free switching
Low power consumption
High reliability monolithic detector
No arcing or noise
Immune to shock
550mW Power dissipation
2ms Turn-on/off maximum time
-40 to 85°C Ambient temperature range

Развернуть все
