L9950XPTR - ST Microelectronics

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

L9950XPTR
Производитель

ST Microelectronics
Чип воркер Часть №

CW87891037
Категория

Чип управления батареи
Упаковка

PowerSSO-36
Описание

Door Actuator Driver 36Pin PowerSO T/R
даташит

Datasheet

Способ оплаты и доставка

L9950XPTR Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

L9950XPTR Чип управления батареи характеристики

Атрибут	Значение атрибута

Часть №	L9950XPTR
Производитель	ST Microelectronics
Чип воркер Часть №	CW87891037
Категория	Чип управления батареи
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	36 Pin
Корпус/Пакет	PowerSSO-36
Ток Питания	7 mA
Выходной ток (Макс)	10 A
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	7V ~ 28V
	Развернуть все
Рабочая Температура	-40℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99

L9950XPTR Описание продукта

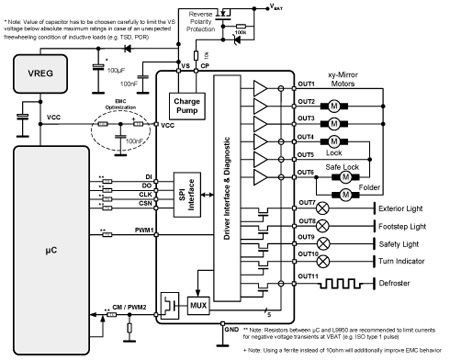

The L9950 and L9950XP are microcontroller driven multifunctional door actuator driver for automotive applications.Up to five DC motors and five grounded resistive loads can be driven with six half bridges and five highside drivers. The integrated standard serial peripheral interface (SPI) controls all operation modes (forward, reverse, brake and high impedance). All diagnostic informations are available via SPI.
**Key Features**
One full bridge for 6A load (Ron=150 mΩ )
Two half bridges for 3A load (Ron=300 mΩ )
Two half bridges for 1.5A load (Ron=800 mΩ )
One highside driver for 6A load (Ron=100 mΩ )
Four highside drivers for 1.5 A load (Ron=800 mΩ )
Programmable softstart function to drive loads with higher inrush currents (i.e. current >6 A,>3 A,>1.5 A)
Very low current consumption in standby mode (IS < 6 μA typ; ICC <25 μA typ; Tj ≤ 85 °C)
All outputs short circuit protected
Current monitor output for 300 mΩ, 150 mΩ and 100 m highside drivers
All outputs over temperature protected
Open load diagnostic for all outputs
Overload diagnostic for all outputs
Seperated half bridges for door lock motor
PWM control of all outputs
Charge pump output for reverse polarity protection
