L9942XP1TR - ST Microelectronics

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

L9942XP1TR
Производитель

ST Microelectronics
Чип воркер Часть №

CW45145763
Категория

Драйвер электродвигателя
Упаковка

PowerSSO-24
Описание

**StepMotDr 2.5A 28V PwrSSO24 SMD **
даташит

Datasheet

Способ оплаты и доставка

L9942XP1TR Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

L9942XP1TR Драйвер электродвигателя характеристики

Атрибут	Значение атрибута

Часть №	L9942XP1TR
Производитель	ST Microelectronics
Чип воркер Часть №	CW45145763
Категория	Драйвер электродвигателя
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	PowerSSO-24
Количество Выходных Интерфейсов	1 Output
Выходной Ток	1.3 A
Ток Питания	7 mA
Количество Стежков	24 Position
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	7V ~ 20V
Напряжение питания (Макс)	20 V
Напряжение питания (мин)	7 V
	Развернуть все
Рабочая Температура	-40℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99

L9942XP1TR Описание продукта

Description

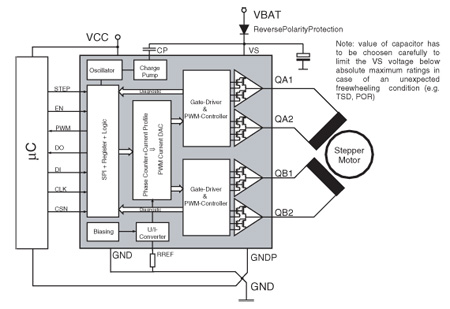

The L9942 is an integrated stepper motor driver for bipolar stepper motors with microstepping and programmable current profile look-up-table to allow a flexible adaptation of the stepper motor characteristics and intended operating conditions.
It is possible to use different current profiles depending on target criteria: audible noise, vibrations, rotation speed or torque.
Features
■ Two full bridges for max. 1.3 A load (RDSON= 500 m)
■ Programmable current waveform with look-up table: 9 entries with 5 bit resolution
■ Current regulation by integrated PWM controller and internal current sensing
■ Programmable stepping mode: full, half, mini and microstepping
■ Programmable slew rate for EMC and power dissipation optimization
■ Programmable Fast-, Slow-, Mixed- and Auto Decay Mode
■ Full-scale current programmable with 3 bit resolution
■ Programmable stall detection
■ Step clock input for reduced µController requirements
■ Very low current consumption in standby mode IS< 3 µA, typ. Tj 85 °C
■ All outputs short circuit protected with openload, overload current, temperature warning and thermal shutdown
■ The PWM signal of the internal PWM controller is available as digital output.
■ All parameters are guaranteed for 3 V < Vcc < 5.3 Vand for 7 V < Vs < 20 V
Applications
