L6902D013TR - ST Microelectronics

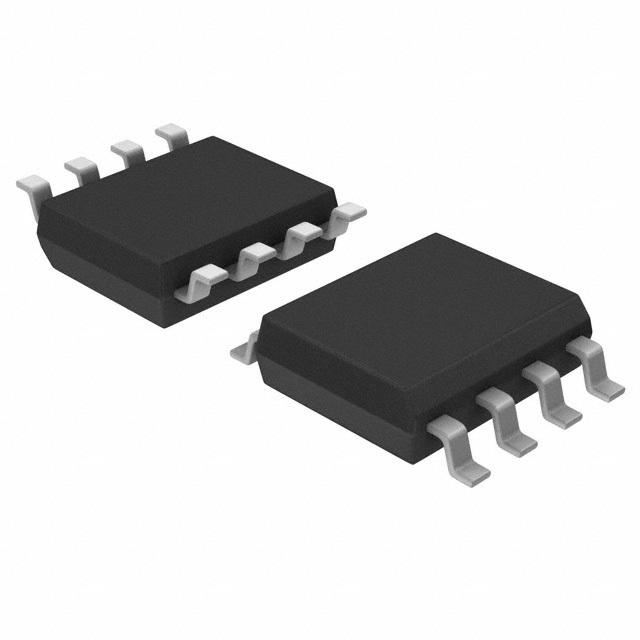

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

L6902D013TR
Производитель

ST Microelectronics
Чип воркер Часть №

CW1658742
Категория

Преобразователь DC/DC
Упаковка

SOIC-8
Описание

Conv DC-DC 8V to 36V Step Down Single-Out 1.235V to 34V 1A 8Pin SO N T/R
даташит

Datasheet

Способ оплаты и доставка

L6902D013TR Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

L6902D013TR Преобразователь DC/DC характеристики

Атрибут	Значение атрибута

Часть №	L6902D013TR
Производитель	ST Microelectronics
Чип воркер Часть №	CW1658742
Категория	Преобразователь DC/DC
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	1.235V ~ 34V
Выходной Ток	1 A
Количество Стежков	8 Position
Ток Покоя	3 mA
Выходная Мощность	700 mW
Частота Переключения	250 kHz
Максимальное входное напряжение	36 V
Входное напряжение (мин)	8 V
Выходное напряжение (Макс)	34 V
Выходное напряжение (мин)	1.235 V
Выходной ток (Макс)	1 A
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	8 V
Входное напряжение	8V ~ 36V
	Развернуть все
Рабочая Температура	-40℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

L6902D013TR Описание продукта

The L6902D013TR is a complete and simple step-down Switching Regulator with adjustable current limit. Based on a voltage-mode structure it integrates a current error amplifier to have a constant voltage and constant current control. By means of an on board current sense resistor and the availability of the current sense pins (both compatible to Vcc and for Cs- compatible with GND too) a current limit programming is very simple and accurate (±5%). Moreover constant current control can be used to charge NiMH and NiCd batteries. The device can be used as a standard DC/DC converter with adjustable current limit (set by using the external sense resistor). The internal robust P-channel DMOS transistor with a typical of 250mR assures high efficiency and a minimum dropout even at high output current level. The internal limiting current (latched function) of typical value of 2.5A protects the device from accidental output short-circuit avoiding dangerous loads damage.
Voltage feed-forward
Zero load current operation
Adjustable current limit
Protection against feedback disconnection
Thermal shutdown
Overvoltage and frequency foldback overcurrent protection
Precise 3.3V (±2%) reference voltage
5% Output current accuracy
