L6562AD - ST Microelectronics

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

L6562AD
Производитель

ST Microelectronics
Чип воркер Часть №

CW8651969
Категория

Управление питанием
Упаковка

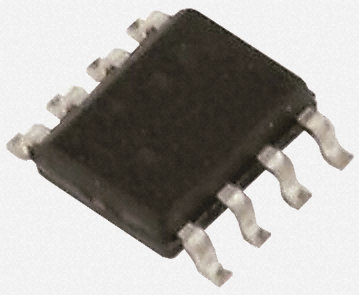

SOIC-8
Описание

STMICROELECTRONICS L6562AD PFC Controller IC, 10.5V to 22.5V & 3.5mA Supply, 30µA Start-Up, 10.5V Lockout, SOIC-8
даташит

Datasheet

Способ оплаты и доставка

L6562AD Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

L6562AD Управление питанием характеристики

Атрибут	Значение атрибута

Часть №	L6562AD
Производитель	ST Microelectronics
Чип воркер Часть №	CW8651969
Категория	Управление питанием
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	10.5V (min)
Количество Стежков	8 Position
Рассеяние Мощности	0.65 W
Частота Переключения	1 MHz
Тепловое Сопротивление	150 ℃/W
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-25 ℃
Напряжение питания	10.5V ~ 22.5V
Напряжение питания (Макс)	22.5 V
Напряжение питания (мин)	10.5 V
	Развернуть все
Длина	5 mm
Ширина	4 mm
Высота	1.25 mm
Вес	0.008105696188 kg
Рабочая Температура	-25℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

L6562AD Описание продукта

The L6562AD is a current-mode PFC Controller operating in transition mode (TM). Coming with the same pin-out as its predecessors L6561 and L6562 it offers improved performance. The highly linear multiplier includes a special circuit able to reduce AC input current distortion that allows wide-range-mains operation with an extremely low THD even over a large load range. An effective 2-step OVP enables to safely handle overvoltage either occurring at start-up or resulting from load disconnection. The totem-pole output stage, capable of 600mA source and 800mA sink current and is suitable to drive high current MOSFETs or IGBTs. This combined with the other features and the possibility to operate with the proprietary fixed-off-time control, makes the device an excellent solution for EN61000-3-2 compliant SMPS in excess of 350W.
Proprietary multiplier design for minimum THD
Very accurate adjustable output over-voltage protection
Ultralow (30µA) start-up current
Low (2.5mA) quiescent current
Digital leading-edge blanking on current sense
Disable function on E/A input
