L6398D - ST Microelectronics

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

L6398D
Производитель

ST Microelectronics
Чип воркер Часть №

CW11122400
Категория

Драйвер FET
Упаковка

SOIC-8
Описание

Driver; 290mA; 580V; 800mW; Channels:2; 800kHz; SO8; Usup:10÷20V
даташит

Datasheet

Способ оплаты и доставка

L6398D Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

L6398D Драйвер FET характеристики

Атрибут	Значение атрибута

Часть №	L6398D
Производитель	ST Microelectronics
Чип воркер Часть №	CW11122400
Категория	Драйвер FET
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	10.0V (min)
Время Нарастания/Спада	75ns, 35ns
Количество Выходных Интерфейсов	2 Output
Количество Стежков	8 Position
Рассеяние Мощности	800 mW
Время падения (Макс)	70 ns
Время падения (Макс)	120 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	800 mW
Напряжение питания	10V ~ 20V
Напряжение питания (Макс)	20 V
Напряжение питания (мин)	10 V
	Развернуть все
Длина	5 mm
Ширина	4 mm
Высота	1.65 mm
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

L6398D Описание продукта

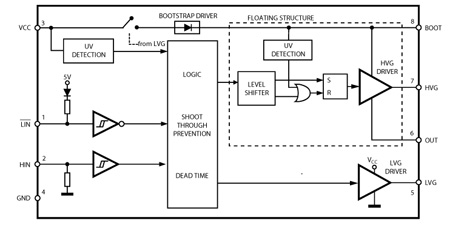

The L6398D is a high voltage High and Low-side Driver manufactured with the BCD OFF-LINE technology. It is a single chip half-bridge gate driver for N-channel power MOSFET or IGBT. The high-side (floating) section is designed to stand a voltage rail up to 600V. The logic inputs are CMOS/TTL compatible down to 3.3V for easy interfacing microcontroller/DSP.
CMOS/TTL input comparators with hysteresis
Integrated bootstrap diode
Fixed 320ns dead-time
Interlocking function
Compact and simplified layout
Bill of material reduction
Flexible, easy and fast design
dV/dt immunity of ±50V/ns in full temperature range
Driver current capability - 290mA Source and 430mA sink
75/35ns Rise/fall with 1nF load switching time
