L6386ED - ST Microelectronics

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

L6386ED
Производитель

ST Microelectronics
Чип воркер Часть №

CW1024152
Категория

Драйвер FET
Упаковка

SOIC-14
Описание

IGBT/MOSFET Driver, High Side And Low Side, 9.1V to 17V Supply, 650mA Out, 110ns Delay, SOIC-14
даташит

Datasheet

Способ оплаты и доставка

L6386ED Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

L6386ED Драйвер FET характеристики

Атрибут	Значение атрибута

Часть №	L6386ED
Производитель	ST Microelectronics
Чип воркер Часть №	CW1024152
Категория	Драйвер FET
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	SOIC-14
Частота	400 kHz
Напряжение Питания (DC)	9.10V (min)
Номинальная Мощность	750 mW
Время Нарастания/Спада	50ns, 30ns
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	580 V
Выходной Ток	400 mA
Количество Каналов	2 Channel
Количество Стежков	14 Position
Рассеяние Мощности	0.75 W
Время Нарастания	50 ns
Выходной ток (Макс)	0.65 A
Время падения	30 ns
Время падения (Макс)	30 ns
Время падения (Макс)	50 ns
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-45 ℃
Рассеиваемая Мощность (Макс)	750 mW
Напряжение питания	17 VDC
Напряжение питания (Макс)	17 V
Напряжение питания (мин)	9.1 V
	Развернуть все
Длина	8.75 mm
Ширина	4 mm
Высота	1.65 mm
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

L6386ED Описание продукта

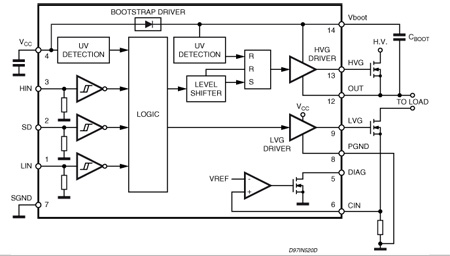

The L6386ED is a high voltage low-side Gate Driver with BCD™ offline technology and able to drive simultaneously one high and one low-side power MOS or IGBT device. The high-side (floating) section is enabled to work with voltage rail up to 600V. Both device outputs can independently sink and source 650 and 400mA respectively and can be simultaneously driven high. The device provides two input pins, two output pins and an enable pin (SD) and guarantees the outputs switch in phase with inputs. The logic inputs are CMOS/TTL compatible to ease the interfacing with controlling devices. This integrates a comparator that can be used to protect the device against fault events, like the over-current. The DIAG output is a diagnostic pin, driven by the comparator and used to signal a fault event occurrence to the controlling device. The bootstrap diode is integrated in the driver allowing a more compact and reliable solution.
CMOS/TTL Schmitt trigger inputs with hysteresis and pull-down
Under-voltage lockout on lower and upper driving section
Integrated bootstrap diode
Outputs in phase with inputs
