L6226Q - ST Microelectronics

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

L6226Q
Производитель

ST Microelectronics
Чип воркер Часть №

CW20236641
Категория

Драйвер электродвигателя
Упаковка

QFN-32
Описание

STMICROELECTRONICS L6226Q Motor Driver, Dual, DMOS, 8V to 52V supply, 52V/1.4A/2Outputs, QFN-32
даташит

Datasheet

Способ оплаты и доставка

L6226Q Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

L6226Q Драйвер электродвигателя характеристики

Атрибут	Значение атрибута

Часть №	L6226Q
Производитель	ST Microelectronics
Чип воркер Часть №	CW20236641
Категория	Драйвер электродвигателя
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	32 Pin
Корпус/Пакет	QFN-32
Частота	0.1 MHz
Напряжение Питания (DC)	8.00V (min)
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	52 V
Выходной Ток	1.4 A
Количество Стежков	32 Position
Время Нарастания	250 ns
Частота Переключения	100 kHz
Время падения	250 ns
Время падения (Макс)	250 ns
Время падения (Макс)	250 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-25 ℃
Напряжение питания	8V ~ 52V
Напряжение питания (Макс)	52 V
Напряжение питания (мин)	8 V
	Развернуть все
Длина	5.15 mm
Ширина	5.15 mm
Высота	0.95 mm
Рабочая Температура	-25℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

L6226Q Описание продукта

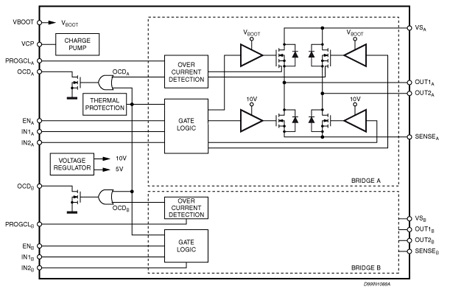

The L6226Q is a dual DMOS full-bridge Driver realized in MultiPower-BCD technology, which combines isolated DMOS power transistors with CMOS and bipolar circuits on the same chip. It features thermal shutdown and a non-dissipative overcurrent detection on the high-side power MOSFETs plus a diagnostic output that can be easily used to implement the overcurrent protection.
Programmable high-side overcurrent detection and protection
Diagnostic output
Paralleled operation
Cross conduction protection
Thermal shutdown
Under-voltage lockout
Integrated fast free-wheeling diodes
2.8A Output peak current (1.4A DC)
0.73R at Tj=25°C Typical RDS(ON)
Up to 100kHz operating frequency

Развернуть все
