L6226N - ST Microelectronics

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

L6226N
Производитель

ST Microelectronics
Чип воркер Часть №

CW67200178
Категория

Драйвер электродвигателя
Упаковка

PDIP-24
Описание

Motor Driver 48V 24Pin Power PDIP Tube
даташит

Datasheet

Способ оплаты и доставка

L6226N Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

L6226N Драйвер электродвигателя характеристики

Атрибут	Значение атрибута

Часть №	L6226N
Производитель	ST Microelectronics
Чип воркер Часть №	CW67200178
Категория	Драйвер электродвигателя
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	24 Pin
Корпус/Пакет	PDIP-24
Количество Выходных Интерфейсов	4 Output
Выходной Ток	1.4 A
Ток Питания	10 mA
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	8V ~ 52V
	Развернуть все
Длина	31.75 mm
Ширина	6.6 mm
Высота	3.3 mm
Рабочая Температура	-25℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99

L6226N Описание продукта

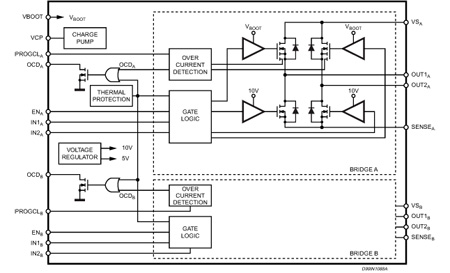

The L6226 is a DMOS dual full bridge designed for motor control applications, realized in MultiPower-BCD technology, which combines isolated DMOS power transistors with CMOS and bipolar circuits on the same chip. Available in PowerDIP24 (20+2+2), PowerSO36 and SO24 (20+2+2) packages, the L6226 features thermal shutdown and a non-dissipative overcurrent detection on the high side power MOSFETs plus a diagnostic output that can be easily used to implement the overcurrent protection.
**Key Features**
Undervoltage lockout
Thermal shutdown
Integrated fast free wheeling diodes
Paralleled operation
Diagnostic output
Operating supply voltage from 8 to 52 V
RDS(on) 0.73 Ω typ. value @ TJ = 25 °C
2.8 A output peak current (1.4 A DC)
Programmable high side overcurrent detection and protection
Cross conduction protection
Operating frequency up to 100 kHz

Развернуть все
