L4974A - ST Microelectronics

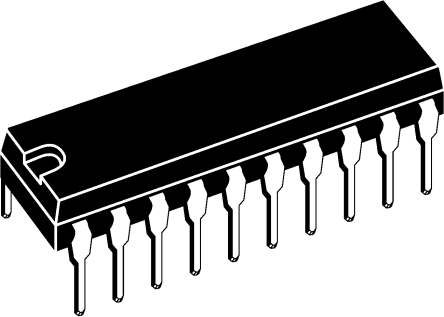

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

L4974A
Производитель

ST Microelectronics
Чип воркер Часть №

CW8416504
Категория

Преобразователь DC/DC
Упаковка

DIP-20
Описание

Conv DC-DC 15V to 50V Step Down Single-Out 5.1V to 40V 3.5A 20Pin Power PDIP Tube
даташит

Datasheet

Способ оплаты и доставка

L4974A Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

L4974A Преобразователь DC/DC характеристики

Атрибут	Значение атрибута

Часть №	L4974A
Производитель	ST Microelectronics
Чип воркер Часть №	CW8416504
Категория	Преобразователь DC/DC
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	20 Pin
Корпус/Пакет	DIP-20
Частота	200 kHz
Напряжение Питания (DC)	50.0V (max)
Рабочее Напряжение	15V ~ 50V
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	50.0 V
Выходное Напряжение	5.1V ~ 40V
Выходной Ток	3.5 A
Количество Каналов	1 Channel
Количество Стежков	20 Position
Ток Покоя	19 mA
Напряжение Отпадания	0.45 V
Частота Переключения	200 kHz
Топология	Buck
Максимальное входное напряжение	50 V
Входное напряжение (мин)	15 V
Выходное напряжение (Макс)	40 V
Выходное напряжение (мин)	5.1 V
Выходной ток (Макс)	3.5 A
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	15 V
Напряжение питания (Макс)	50 V
Напряжение питания (мин)	15 V
Входное напряжение	15V ~ 50V
	Развернуть все
Длина	24.8 mm
Ширина	7.1 mm
Высота	4.59 mm
Вес	0.004535924 kg
Рабочая Температура	0℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/06/16
ECCN кодекс	EAR99

L4974A Описание продукта

The L4974A is a step-down monolithic DC-DC Power Switching Regulator delivering 3.5A at a voltage variable from 5.1 to 40V. It is realized with BCD mixed technology, the device uses a DMOS output transistor to obtain very high efficiency and very fast switching times. It requires few external components. An efficient operation at switching frequencies up to 200KHz allows reduction in the size of external filter component.
Internal feed-forward line reg
Internal current limiting
Reset and power fail functions
Input/output sync pin
Under-voltage lock out with hysteretic turn-ON
PWM latch for single pulse per period
Very high efficiency
Thermal shutdown
Continuous mode operation
