L4949DG - ON Semiconductor

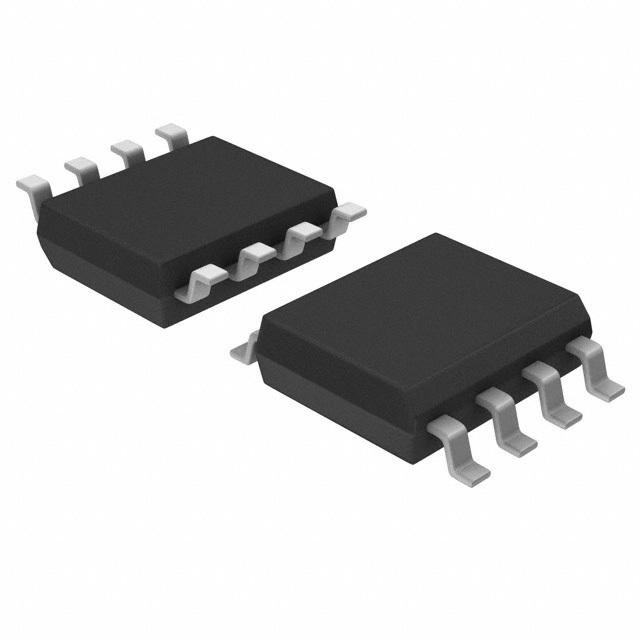

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

L4949DG
Производитель

ON Semiconductor
Чип воркер Часть №

CW128490017
Категория

Чип стабилизации напряжения
Упаковка

SOIC-8
Описание

LDO Regulator Pos 5V 0.1A 8Pin SOIC N Rail
даташит

Datasheet

Способ оплаты и доставка

L4949DG Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

L4949DG Чип стабилизации напряжения характеристики

Атрибут	Значение атрибута

Часть №	L4949DG
Производитель	ON Semiconductor
Чип воркер Часть №	CW128490017
Категория	Чип стабилизации напряжения
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Номинальный Ток	100 mA
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	5 V
Выходной Ток	100 mA
Напряжение Отпадания	0.1V @10mA,0.2V @50mA,0.3V @100mA
Максимальное входное напряжение	28 V
Входное напряжение (мин)	5 V
Выходной ток (Макс)	0.1 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
точность	±1 %
Входное напряжение	≤28 V
	Развернуть все
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Unknown
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99

L4949DG Описание продукта

The L4949 is a monolithic integrated 5.0 V voltage regulator with a very low dropout and additional functions such as power−on reset and input voltage sense.
It is designed for supplying the micro−computer controlled systems especially in automotive applications.
Features
• Operating DC Supply Voltage Range 5.0 V to 28 V
• Transient Supply Voltage Up to 40 V
• Extremely Low Quiescent Current in Standby Mode
• High Precision Standby Output Voltage 5.0 V ±1%
• Output Current Capability Up to 100 mA
• Very Low Dropout Voltage Less Than 0.4 V
• Reset Circuit Sensing The Output Voltage
• Programmable Reset Pulse Delay With External Capacitor
• Voltage Sense Comparator
• Thermal Shutdown and Short Circuit Protections
• NCV Prefix for Automotive and Other Applications Requiring Site and Control Changes
• Pb−Free Packages are Available
