L297D013TR - ST Microelectronics

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

L297D013TR
Производитель

ST Microelectronics
Чип воркер Часть №

CW9493143
Категория

Драйвер электродвигателя
Упаковка

SOIC-20
Описание

**StepMotCtrl 10V SO20 SMD **
даташит

Datasheet

Способ оплаты и доставка

L297D013TR Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

L297D013TR Драйвер электродвигателя характеристики

Атрибут	Значение атрибута

Часть №	L297D013TR
Производитель	ST Microelectronics
Чип воркер Часть №	CW9493143
Категория	Драйвер электродвигателя
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	SOIC-20
Напряжение Питания (DC)	7.00V (max)
Количество Выходных Интерфейсов	4 Output
Выходное Напряжение	0.8 V
Выходной Ток	10.0 mA
Ток Питания	50 mA
Количество Стежков	20 Position
Рассеяние Мощности	1000 mW
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1000 mW
Напряжение питания	4.75V ~ 7V
Напряжение питания (Макс)	7 V
Напряжение питания (мин)	4.75 V
	Развернуть все
Рабочая Температура	-40℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99

L297D013TR Описание продукта

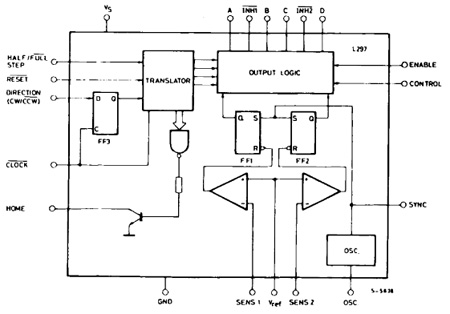

The L297 Stepper Motor Controller IC generates four phase drive signals for two phase bipolar and four phase unipolar step motors in microcomputer-controlled applications. The motor can be driven in half step, normal and wawe drive modes and on-chip PWM chopper circuits permit switch-mode control of the current in the windings. A feature of this device is that it requires only clock, direction and mode input signals. Since the phase are generated internally the burden on the microprocessor, and the programmer, is greatly reduced. Mounted in DIP20 and SO20 packages, the L297 can be used with monolithic bridge drives such as the L298N or L293E, or with discrete transistors and darlingtons.
**Key Features**
RESET INPUT & HOME OUTPUT
FEW EXTERNAL COMPONENTS
NORMAL/WAVE DRIVE
CLOCKWISE/ANTICLOCKWISE DIRECTION
HALF/FULL STEP MODES
PROGRAMMABLE LOAD CURRENT
ENABLE INPUT
SWITCHMODE LOAD CURRENT REGULATION
