L296HT - ST Microelectronics

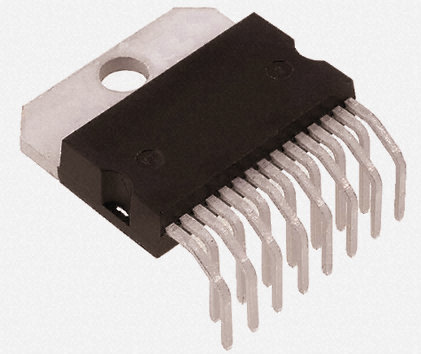

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

L296HT
Производитель

ST Microelectronics
Чип воркер Часть №

CW43572426
Категория

Преобразователь DC/DC
Упаковка

Multiwatt-15
Описание

Conv DC-DC 9V to 46V Step Down Single-Out 5.1V to 40V 4A 15Pin(15+Tab) MULTIWATT H Tube
даташит

Datasheet

Способ оплаты и доставка

L296HT Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

L296HT Преобразователь DC/DC характеристики

Атрибут	Значение атрибута

Часть №	L296HT
Производитель	ST Microelectronics
Чип воркер Часть №	CW43572426
Категория	Преобразователь DC/DC
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	15 Pin
Корпус/Пакет	Multiwatt-15
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	5.1V ~ 40V
Выходной Ток	4 A
Выходная Мощность	20 W
Частота Переключения	100 kHz
Топология	Buck
Максимальное входное напряжение	46 V
Входное напряжение (мин)	9 V
Выходное напряжение (Макс)	40 V
Выходное напряжение (мин)	5.1 V
Выходной ток (Макс)	4 A
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	9V ~ 46V
	Развернуть все
Длина	20.2 mm
Ширина	10.7 mm
Высота	5 mm
Рабочая Температура	-40℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free

L296HT Описание продукта

DESCRIPTION
The L296andL296P are stepdownpower switching regulators delivering 4 A at a voltage variable from 5.1 V to 40 V.
Featuresof thedevices includesoft start,remotein hibit, thermal protection, a reset output for micro
processors and a PWM comparator input for synchronization in multichip configurations.
.4 A OUTPUT CURRENT
.5.1 V TO 40 V OUTPUT VOLTAGE RANGE
.0 TO 100 % DUTY CYCLE RANGE
.PRECISE (±2 %) ON-CHIP REFERENCE
.SWITCHING FREQUENCY UP TO 200 KHz
.VERY HIGH EFFICIENCY (UP TO 90 %)
.VERY FEW EXTERNAL COMPONENTS
.SOFT START
.RESET OUTPUT
.EXTERNAL PROGRAMMABLE LIMITING CURRENT (L296P)
.CONTROL CIRCUIT FOR CROWBAR SCR
.INPUT FOR REMOTE INHIBIT AND SYNCHRONUS PWM
.THERMAL SHUTDOWN
