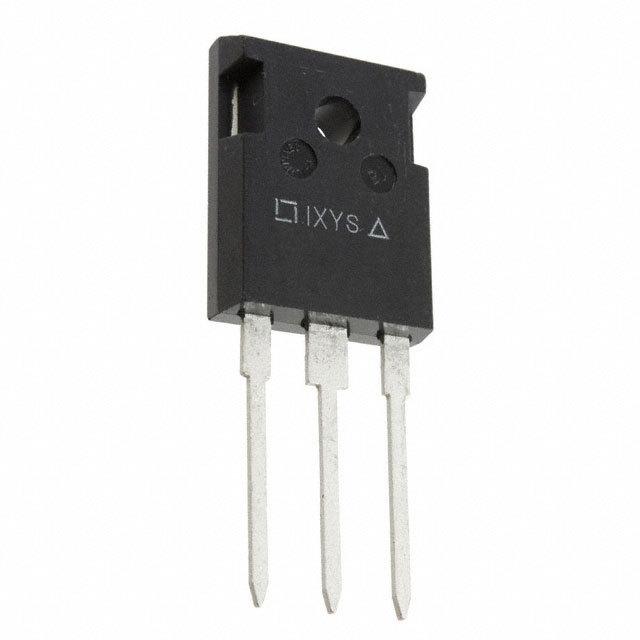

IXFH12N120P - IXYS Semiconductor

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

IXFH12N120P
Производитель

IXYS Semiconductor
Чип воркер Часть №

CW47705522
Категория

Высоковольтное MOS
Упаковка

TO-247-3
Описание

TO-247 N-CH 1200V 12A
даташит

Datasheet

Способ оплаты и доставка

IXFH12N120P Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

IXFH12N120P Высоковольтное MOS характеристики

Атрибут	Значение атрибута

Часть №	IXFH12N120P
Производитель	IXYS Semiconductor
Чип воркер Часть №	CW47705522
Категория	Высоковольтное MOS
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-247-3
Количество Каналов	1 Channel
Количество Стежков	3 Position
Сопротивление Сток-исток (Открытого Канала)	1.35 Ω
Полярность	N-Channel
Рассеяние Мощности	543 W
Пороговое Напряжение	6.5 V
Напряжение Сток-исток (Vds)	1.2 kV
Непрерывный Ток Стока (Ids)	12A
Время Нарастания	25 ns
Входная емкость (Ciss)	5400pF @25V(Vds)
Время падения	34 ns
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	543W (Tc)
	Развернуть все
Длина	16.26 mm
Ширина	5.3 mm
Высота	21.46 mm
Рабочая Температура	-55℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15

IXFH12N120P Описание продукта

N-Channel Enhancement Mode Avalanche Rated Fast Intrinsic Diode
VDSS = 1200V
ID25 = 12A
RDS(on) ≤ 1.35Ω
trr ≤ 300ns
Features
International standard packages
Fast recovery diode
Unclamped Inductive Switching (UIS) rated
Low package inductance
- easy to drive and to protect
Advantages
Easy to mount
Space savings
High power density
Applications:
High Voltage Switched-mode and resonant-mode power supplies
High Voltage Pulse Power Applications
High Voltage Discharge circuits in Lasers Pulsers, Spark Igniters, RF Generators
High Voltage DC-DC converters
High Voltage DC-AC inverters
