ITS4141N - Infineon

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

ITS4141N
Производитель

Infineon
Чип воркер Часть №

CW11319921
Категория

Драйвер FET
Упаковка

SOT-223-4
Описание

Infineon ITS4141N Intelligent Power Switch, High Side, 0.7A, -0.3 → 48V, 4Pin, SOT-223
даташит

Datasheet

Способ оплаты и доставка

ITS4141N Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

ITS4141N Драйвер FET характеристики

Атрибут	Значение атрибута

Часть №	ITS4141N
Производитель	Infineon
Чип воркер Часть №	CW11319921
Категория	Драйвер FET
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	4 Pin
Корпус/Пакет	SOT-223-4
Номинальная Мощность	1.4 W
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	45.0 V
Выходной Ток	700 mA
Ток Питания	1 mA
Количество Каналов	1 Channel
Количество Стежков	4 Position
Сопротивление Сток-исток (Открытого Канала)	0.2 Ω
Рассеяние Мощности	1.4 W
Выходной ток (Макс)	700 mA
Выходной ток (мин)	0.7 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-30 ℃
Рассеиваемая Мощность (Макс)	1400 mW
Рабочее напряжение (Макс)	45 V
Напряжение питания	12.45 VDC
Напряжение питания (Макс)	45 V
Напряжение питания (мин)	12 V
Входное напряжение	45 V
	Развернуть все
Длина	6.5 mm
Ширина	3.5 mm
Высота	1.6 mm
Рабочая Температура	-30℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

ITS4141N Описание продукта

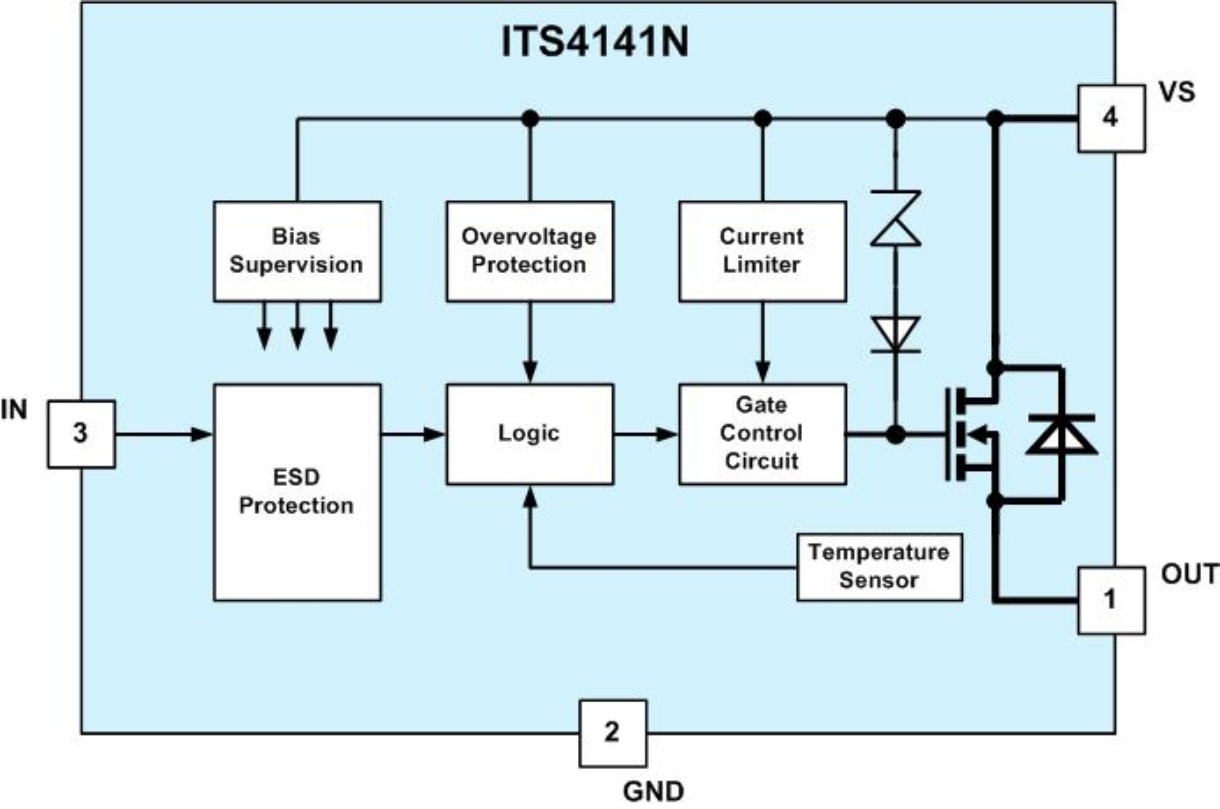

The ITS4141N is a single channel smart high side power switch in 4 pin SOT-223 package. This high side power switch with integrated vertical power FET provides embedded protection and diagnostic functions.
Short circuit, overload and overvoltage protection
On-state resistance (Ron) of 150mohm at Tj = 25°C and IL = 0.5A
Overvoltage protection (Vbb(AZ)) of 47V
Operating voltage (Vbb(on)) from 12V to 45V
Clamp of negative voltage at output with inductive loads
CMOS compatible input
Undervoltage shutdown with auto restart and hysteresis
Reverse battery protection with external resistor and thermal shutdown with restart
Improved electromagnetic compatibility (EMC)
Operating temperature range from -30°C to 85°C
