ISO8200B - ST Microelectronics

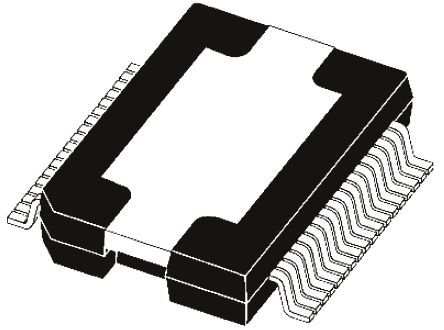

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

ISO8200B
Производитель

ST Microelectronics
Чип воркер Часть №

CW11017729
Категория

Контролер нагрузки
Упаковка

PowerSO-36
Описание

Relay SSR 9mA 36V DC-IN 0.7A DC-OUT 36Pin PowerSO Tube
даташит

Datasheet

Способ оплаты и доставка

ISO8200B Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

ISO8200B Контролер нагрузки характеристики

Атрибут	Значение атрибута

Часть №	ISO8200B
Производитель	ST Microelectronics
Чип воркер Часть №	CW11017729
Категория	Контролер нагрузки
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	36 Pin
Корпус/Пакет	PowerSO-36
Количество Выходных Интерфейсов	8 Output
Входное Напряжение (DC)	36.0 V
Выходной Ток	1.7 A
Ток Питания	9 mA
Количество Стежков	36 Position
Максимальное входное напряжение	36 V
Выходной ток (Макс)	700 mA
Входной ток (мин)	9 mA
Количество входов	8 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	36 V
	Развернуть все
Длина	16 mm
Ширина	11.1 mm
Высота	3.5 mm
Рабочая Температура	-40℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	Compliant with Exemption
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

ISO8200B Описание продукта

The ISO8200B is a galvanic isolated 8-channel high-side smart power Solid State Relay Driver featuring a very low supply current. It contains 2 independent galvanic isolated voltage domains (Vcc for the Power stage and Vdd for the Digital stage). Additional embedded functions are loss of GND protection, undervoltage shutdown with hysteresis and reset function for immediate power output shutdown. The IC is intended to drive any kind of load with one side connected to ground. Active channel current limitation combined with thermal shutdown, (independent for each channel) and automatic restart, protect the device against overload and short-circuit. In overload conditions, if junction temperature overtakes threshold, the channel involved is turned off and on again automatically after the IC temperature decreases below a reset threshold.
Parallel input interface
Direct and synchronous control mode
High common mode transient immunity
0.7A per channel Output current
Short-circuit protection
Channel overtemperature protection
Thermal independence of separate channels
Common output disable pin
Case overtemperature protection
Very low supply current
Common fault open drain output
5 and 3.3V TTL/CMOS compatible I/Os
Fast demagnetization of inductive loads
Reset function for IC outputs disable
