ISO7742FQDWQ1 - TI

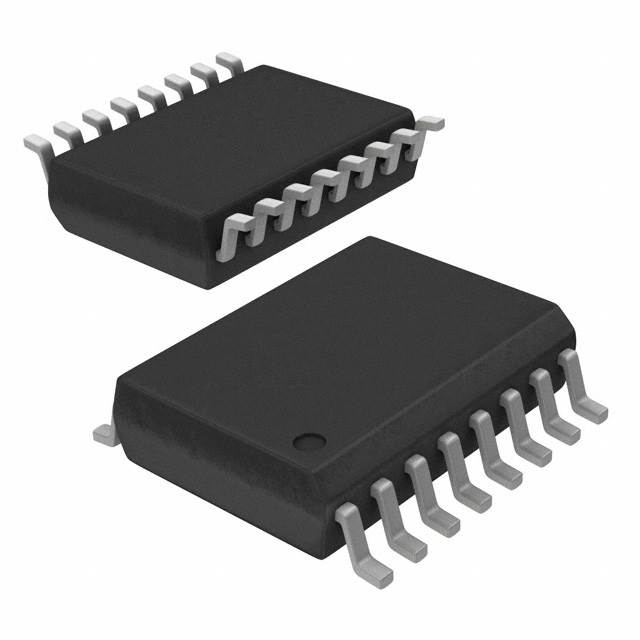

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

ISO7742FQDWQ1
Производитель

TI
Чип воркер Часть №

CW7223004
Категория

Изолятор интерфейса
Упаковка

SOIC-16
Описание

Digital Isolator CMOS 4CH 100Mbps 16Pin SOIC Tube
даташит

Datasheet

Способ оплаты и доставка

ISO7742FQDWQ1 Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

ISO7742FQDWQ1 Изолятор интерфейса характеристики

Атрибут	Значение атрибута

Часть №	ISO7742FQDWQ1
Производитель	TI
Чип воркер Часть №	CW7223004
Категория	Изолятор интерфейса
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Время Нарастания/Спада	2.4 ns
Количество Каналов	4 Channel
Рассеяние Мощности	200 mW
Напряжение Изоляции	5000 Vrms
Время падения (Макс)	3.9 ns
Время падения (Макс)	3.9 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	200 mW
Напряжение питания	2.25V ~ 5.5V
	Развернуть все
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус
ECCN кодекс	EAR99

ISO7742FQDWQ1 Описание продукта

The ISO774x-Q1 devices are high-performance, quad-channel digital isolators with 5000 VRMS (DW package) and 2500 VRMS (DBQ package) isolation ratings per UL 1577. This family of devices has reinforced insulation ratings according to VDE, CSA, TUV and CQC.
The ISO774x-Q1 devices provide high electromagnetic immunity and low emissions at low power consumption, while isolating CMOS or LVCMOS digital I/Os. Each isolation channel has a logic input and output buffer separated by silicon dioxide (SiO2) insulation barrier. This device comes with enable pins which can be used to put the respective outputs in high impedance for multi-master driving applications and to reduce power consumption. The ISO7740-Q1 device has all four channels in the same direction, the ISO7741-Q1 device has three forward and one reverse-direction channels, and the ISO7742-Q1 device has two forward and two reverse-direction channels. If the input power or signal is lost, default output is _high_ for devices without suffix F and _low_ for devices with suffix F. See the _Device Functional Modes_ section for further details.
Used in conjunction with isolated power supplies, this device helps prevent noise currents on a data bus or other circuits from entering the local ground and interfering with or damaging sensitive circuitry. Through innovative chip design and layout techniques, electromagnetic compatibility of the ISO774x-Q1 devices have been significantly enhanced to ease system-level ESD, EFT, surge, and emissions compliance. The ISO774x-Q1 devices are available in 16-pin SOIC and QSOP packages.
