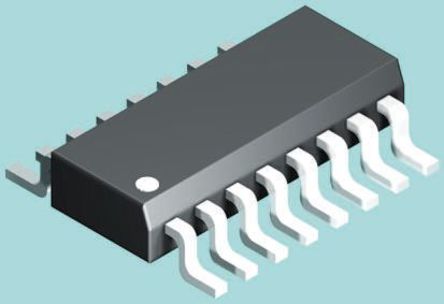

ISO7242ADW - TI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

ISO7242ADW
Производитель

TI
Чип воркер Часть №

CW26659126
Категория

Изолятор интерфейса
Упаковка

SOIC-16
Описание

Digital Isolator, Quad, 4Channel, 100ns, 3.15V, 5.5V, SOIC, 16Pins
даташит

Datasheet

Способ оплаты и доставка

ISO7242ADW Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

ISO7242ADW Изолятор интерфейса характеристики

Атрибут	Значение атрибута

Часть №	ISO7242ADW
Производитель	TI
Чип воркер Часть №	CW26659126
Категория	Изолятор интерфейса
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	3.30 V, 5.00 V
Время Нарастания/Спада	2 ns
Ток Питания	10 mA
Количество Каналов	4 Channel
Количество Стежков	16 Position
Рассеяние Мощности	220 mW
Скорость Передачи Данных	1.00 Mbps
Напряжение Изоляции	4000 Vpk
Защита от Перегрева	No
Время падения (Макс)	2 ns
Время падения (Макс)	2 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	220 mW
Напряжение питания	3.15V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	3.15 V
	Развернуть все
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Not Recommended for New Designs
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99

ISO7242ADW Описание продукта

The ISO7242ADW is a quad-channel Digital Isolator with multiple channel configurations and output enable functions. It has logic input and output buffers separated by TI"s silicon dioxide (SiO2) isolation barrier. Used in conjunction with isolated power supplies, It blocks high voltage, isolate grounds and prevent noise currents from entering the local ground and interfering with or damaging sensitive circuitry. It has two channels in each direction. The devices have TTL input thresholds and a noise-filter at the input that prevents transient pulses from being passed to the output of the device. A periodic update pulse is sent across the barrier to ensure the proper dc level of the output. If this dc-refresh pulse is not received, the input is assumed to be unpowered or not being actively driven and the failsafe circuit drives the output to a logic high state.
High electromagnetic immunity (EMI)
4kV ESD Protection
4000Vpeak Isolation
Green product and no Sb/Br
Device has limited built-in ESD protection. The leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
