IRS2308SPBF - Infineon

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

IRS2308SPBF
Производитель

Infineon
Чип воркер Часть №

CW12145600
Категория

Драйвер FET
Упаковка

SOIC-8
Описание

MOSFET DRVR 600V 0.6A 2Out Hi/Lo Side Half Brdg Non-Inv 8Pin SOIC Tube
даташит

Datasheet

Способ оплаты и доставка

IRS2308SPBF Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

IRS2308SPBF Драйвер FET характеристики

Атрибут	Значение атрибута

Часть №	IRS2308SPBF
Производитель	Infineon
Чип воркер Часть №	CW12145600
Категория	Драйвер FET
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	10.0V (min)
Номинальная Мощность	625 mW
Время Нарастания/Спада	100ns, 35ns
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	600 V
Выходной Ток	200.600 mA
Количество Каналов	2 Channel
Рассеяние Мощности	625 mW
Время падения (Макс)	80 ns
Время падения (Макс)	220 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	625 mW
Напряжение питания	10V ~ 20V
	Развернуть все
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99

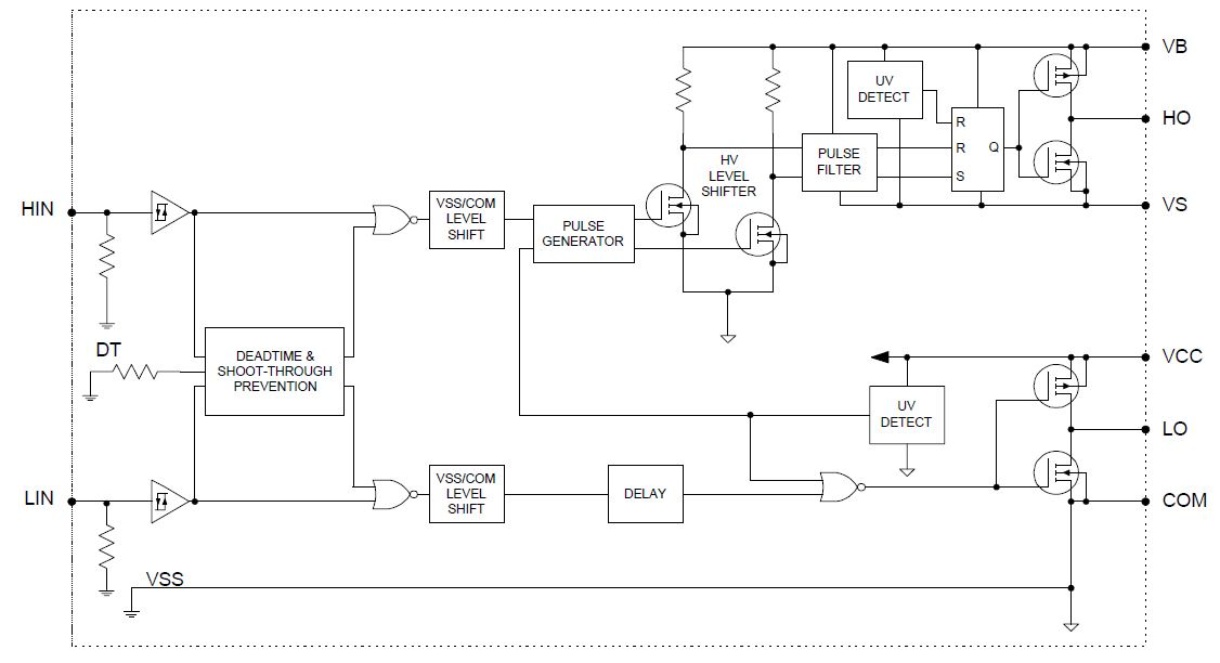

IRS2308SPBF Описание продукта

Summary of Features:
Floating channel designed for bootstrap operation
Fully operational to +600 V
Tolerant to negative transient voltage, dV/dt immune
Gate drive supply range from 10 V to 20 V
Undervoltage lockout for both channels
Cross-conduction prevention logic
3.3 V, 5 V and 15 V input logic compatible
Matched propagation delay for both channels
Outputs in phase with inputs
Lower di/dt gate driver for better noise immunity
Internal 500 ns deadtime
Logic and power ground +/- 5 V offset
