IRS2004SPBF - Infineon

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

IRS2004SPBF
Производитель

Infineon
Чип воркер Часть №

CW4607103
Категория

Драйвер FET
Упаковка

SOIC-8
Описание

MOSFET DRVR 200V 0.6A 2Out Hi/Lo Side Half Brdg Inv/Non-Inv 8Pin SOIC Tube
даташит

Datasheet

Способ оплаты и доставка

IRS2004SPBF Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

IRS2004SPBF Драйвер FET характеристики

Атрибут	Значение атрибута

Часть №	IRS2004SPBF
Производитель	Infineon
Чип воркер Часть №	CW4607103
Категория	Драйвер FET
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Номинальная Мощность	625 mW
Время Нарастания/Спада	70ns, 35ns
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	200 V
Выходной Ток	290.600 mA
Количество Каналов	2 Channel
Количество Стежков	8 Position
Рассеяние Мощности	625 mW
Время падения (Макс)	90 ns
Время падения (Макс)	170 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	625 mW
Напряжение питания	10V ~ 20V
Напряжение питания (Макс)	20 V
Напряжение питания (мин)	10 V
	Развернуть все
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

IRS2004SPBF Описание продукта

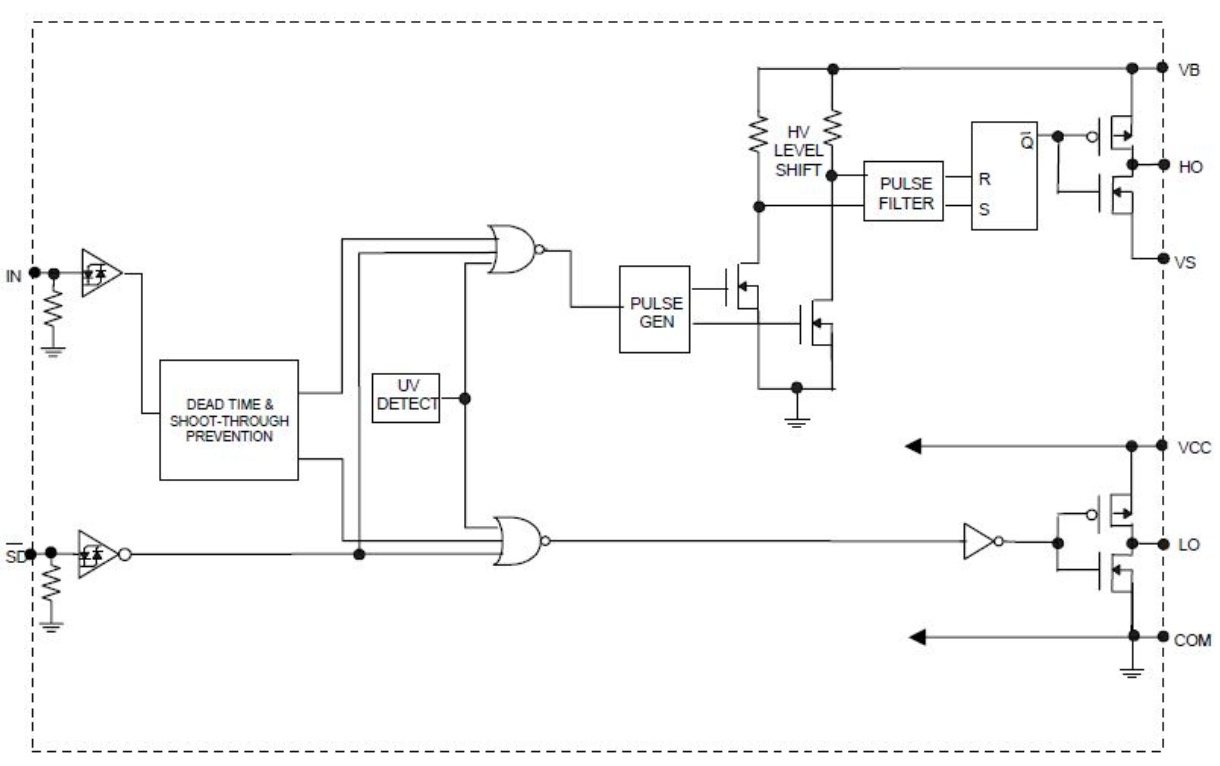

The IRS2004SPBF is a high voltage high speed power MOSFET and IGBT Half-Bridge Driver with dependent high and low-side referenced output channels. Proprietary HVIC and latch immune CMOS technologies enable ruggedized monolithic construction. The logic input is compatible with standard CMOS or LSTTL output, down to 3.3V logic. The output driver features a high pulse current buffer stage designed for minimum driver cross-conduction. The floating channel can be used to drive an N-channel power MOSFET or IGBT in the high-side configuration which operates from 10 to 200V.
Floating channel designed for bootstrap operation
Tolerant to negative transient voltage (dV/dt immune)
Under-voltage lockout
3.3, 5 and 15V Logic compatible
Cross-conduction prevention logic
Internally set dead-time
High-side output in phase with input
Shutdown input turns OFF both channels
Matched propagation delay for both channels
