IRL3705ZSPBF - Infineon

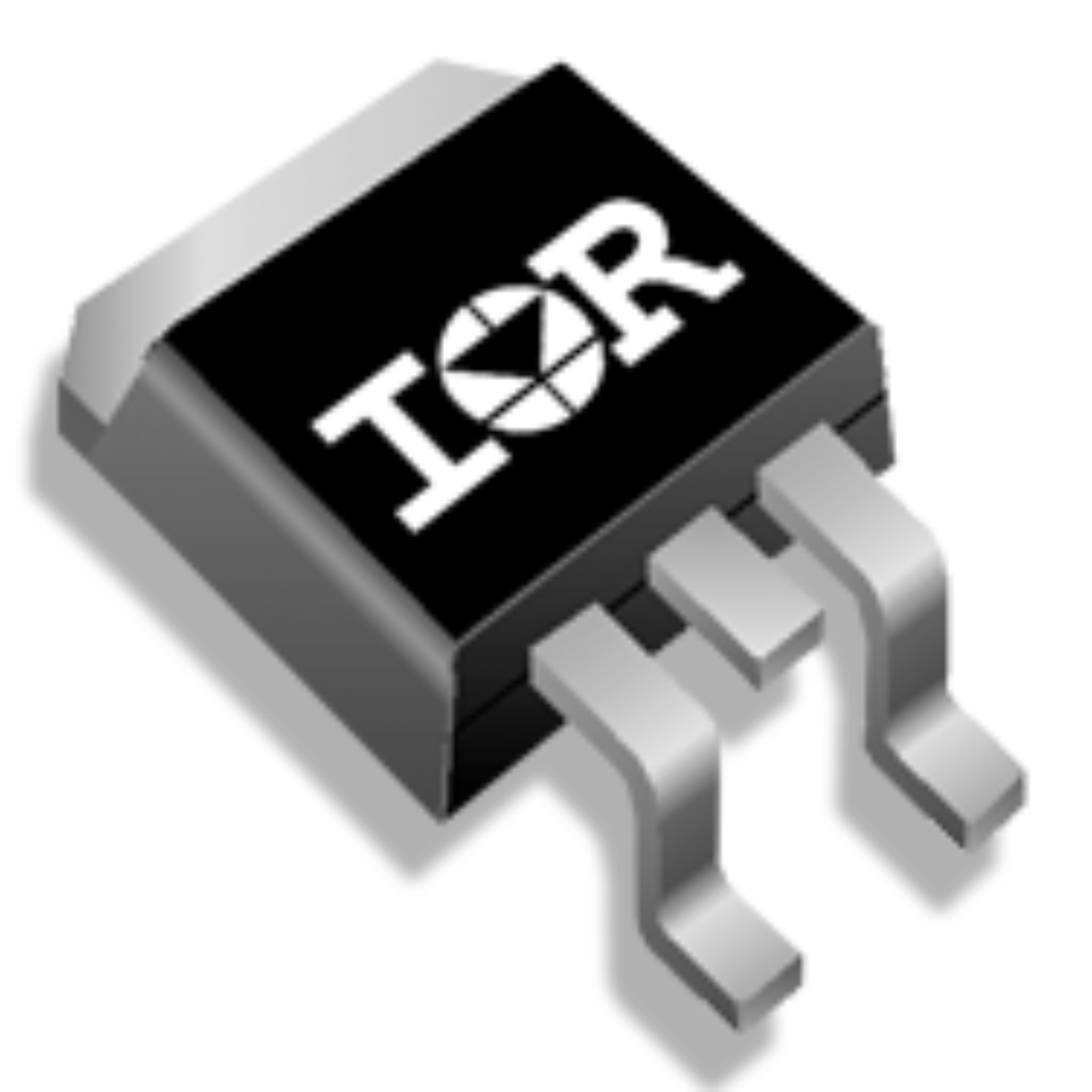

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

IRL3705ZSPBF
Производитель

Infineon
Чип воркер Часть №

CW24348482
Категория

Труба MOS
Упаковка

TO-263-3
Описание

D2PAK N-CH 55V 86A
даташит

Datasheet

Способ оплаты и доставка

IRL3705ZSPBF Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

IRL3705ZSPBF Труба MOS характеристики

Атрибут	Значение атрибута

Часть №	IRL3705ZSPBF
Производитель	Infineon
Чип воркер Часть №	CW24348482
Категория	Труба MOS
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	TO-263-3
Номинальная Мощность	130 W
Количество Стежков	3 Position
Сопротивление Сток-исток (Открытого Канала)	0.008 Ω
Полярность	N-CH
Рассеяние Мощности	130 W
Пороговое Напряжение	3 V
Напряжение Сток-исток (Vds)	55 V
Непрерывный Ток Стока (Ids)	86A
Время Нарастания	240 ns
Входная емкость (Ciss)	2880pF @25V(Vds)
Время падения	83 ns
Рабочая температура (Макс)	175 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	130000 mW
	Развернуть все
Длина	10.67 mm
Ширина	9.65 mm
Высота	4.83 mm
Материал	Silicon
Рабочая Температура	-55℃ ~ 175℃ (TJ)
Жизненный Цикл Продукта	Not Recommended for New Designs
Упаковка	Tube
RoHS Комплаенс	Compliant with Exemption
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17

IRL3705ZSPBF Описание продукта

The IRL3705ZSPBF is a HEXFET® N-channel Power MOSFET utilizes the latest processing techniques to achieve extremely low ON-resistance per silicon area. Additional features of this design are a 175°C junction operating temperature, fast switching speed and improved repetitive avalanche rating. These features combine to make this design an extremely efficient and reliable device for use in a wide variety of applications.
Logic level
Advanced process technology
Repetitive avalanche allowed up to Tjmax
