IRL2203NPBF - Infineon

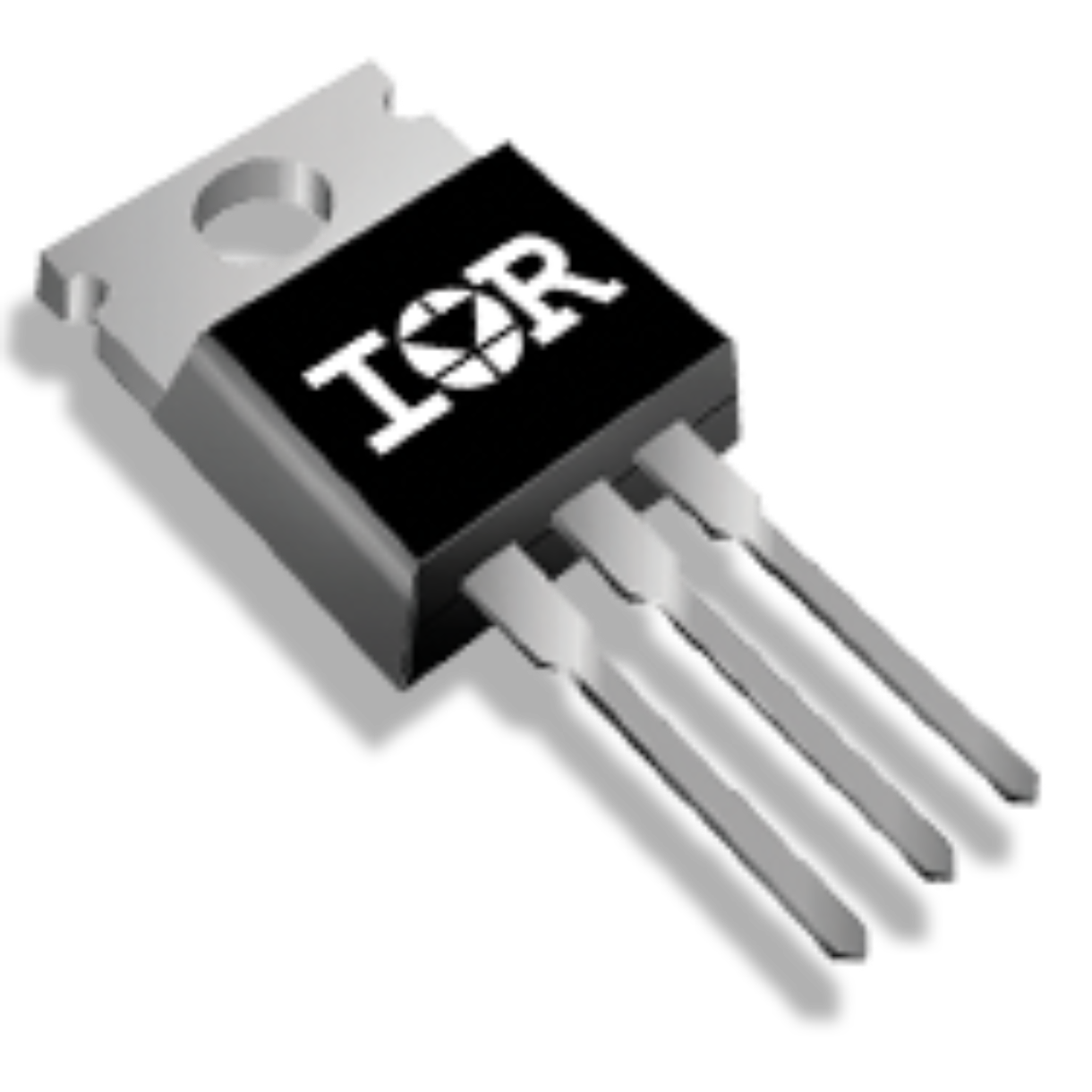

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

IRL2203NPBF
Производитель

Infineon
Чип воркер Часть №

CW5329212
Категория

Труба MOS
Упаковка

TO-220-3
Описание

TO-220AB N-CH 30V 116A
даташит

Datasheet

Способ оплаты и доставка

IRL2203NPBF Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

IRL2203NPBF Труба MOS характеристики

Атрибут	Значение атрибута

Часть №	IRL2203NPBF
Производитель	Infineon
Чип воркер Часть №	CW5329212
Категория	Труба MOS
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-220-3
Номинальная Мощность	130 W
Количество Каналов	1 Channel
Количество Стежков	3 Position
Сопротивление Сток-исток (Открытого Канала)	0.007 Ω
Полярность	N-Channel
Рассеяние Мощности	130 W
Пороговое Напряжение	1 V
Входная Ёмкость	3290 pF
Напряжение Сток-исток (Vds)	30 V
Пробивное Напряжение (Стока-исток)	30 V
Непрерывный Ток Стока (Ids)	116A
Время Нарастания	160 ns
Входная емкость (Ciss)	3290pF @25V(Vds)
Максимальная входная мощность	180 W
Время падения	66 ns
Рабочая температура (Макс)	175 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	180W (Tc)
	Развернуть все
Длина	10 mm
Ширина	4.4 mm
Высота	15.65 mm
Материал	Silicon
Рабочая Температура	-55℃ ~ 175℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17

IRL2203NPBF Описание продукта

The IRL2203NPBF is a 30V single N-channel Advanced HEXFET® Power MOSFET utilizes advanced processing techniques to achieve extremely low on-resistance per silicon area. This benefit, combined with the fast switching speed and ruggedized device design that HEXFET power MOSFET is well known for, provides the designer with an extremely efficient and reliable device for use in a wide variety of applications. The power MOSFET is universally preferred for all commercial-industrial applications at power dissipation levels to approximately 50W.
Advanced process technology
Ultra low on-resistance
Dynamic dV/dt rating
Fast switching
Fully avalanche rated
175°C Operating temperature
