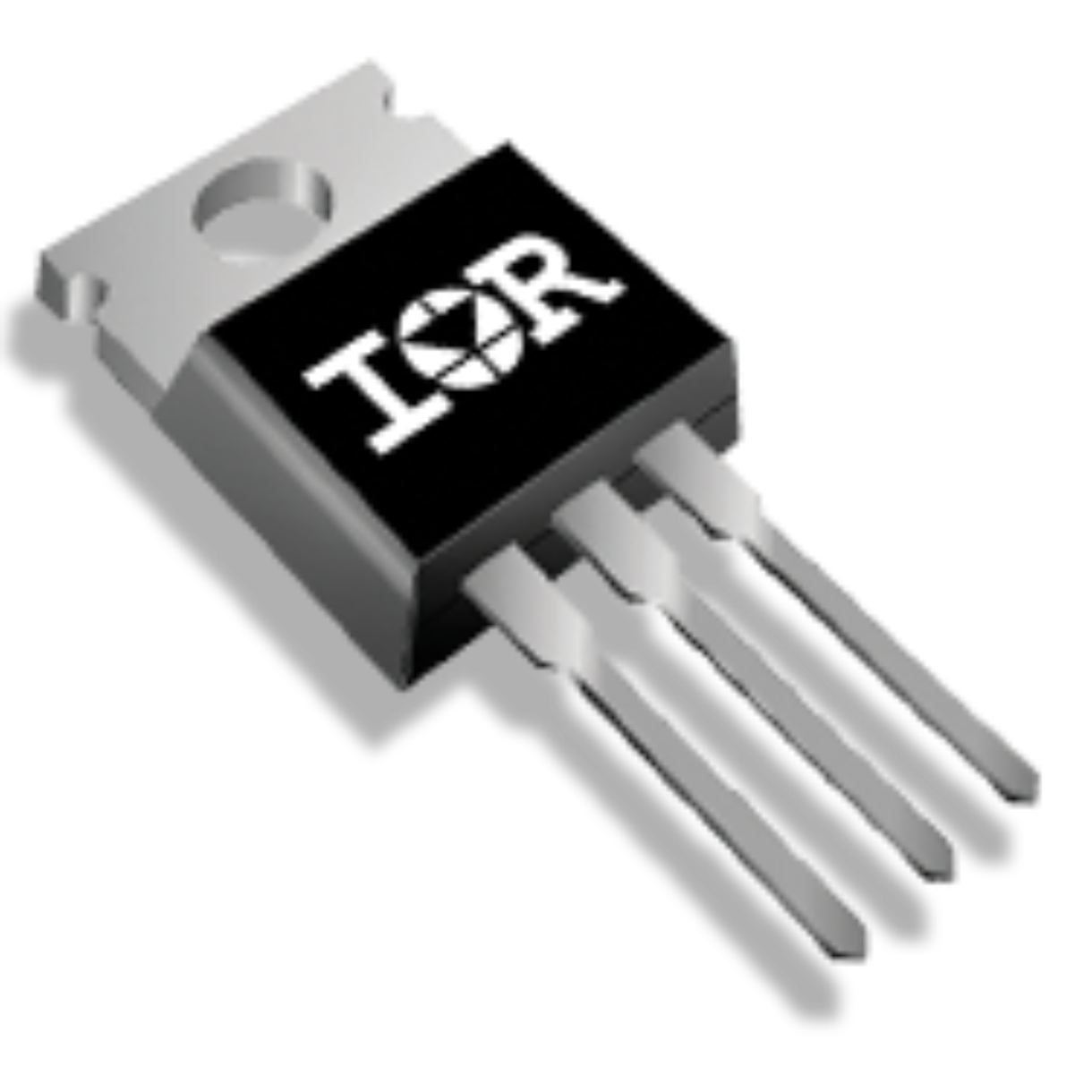

IRG4BC20UDPBF - Infineon

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

IRG4BC20UDPBF
Производитель

Infineon
Чип воркер Часть №

CW9827467
Категория

Транзистор IGBT
Упаковка

TO-220-3
Описание

Trans IGBT Chip N-CH 600V 13A 60000mW 3Pin(3+Tab) TO-220AB Tube
даташит

Datasheet

Способ оплаты и доставка

IRG4BC20UDPBF Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

IRG4BC20UDPBF Транзистор IGBT характеристики

Атрибут	Значение атрибута

Часть №	IRG4BC20UDPBF
Производитель	Infineon
Чип воркер Часть №	CW9827467
Категория	Транзистор IGBT
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-220-3
Номинальная Мощность	60 W
Количество Стежков	3 Position
Полярность	N-Channel
Рассеяние Мощности	60 W
Время Нарастания	15.0 ns
Пробивное Напряжение (Коллектор-Эмиттер)	600 V
Обратное время восстановления	37 ns
Максимальная входная мощность	60 W
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	60000 mW
	Развернуть все
Длина	10.54 mm
Ширина	4.69 mm
Высота	8.77 mm
Рабочая Температура	-55℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Not Recommended for New Designs
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17

IRG4BC20UDPBF Описание продукта

The IRG4BC20UDPBF is an Insulated Gate Bipolar Transistor with ultrafast soft recovery diode. It is optimized for high operating frequencies 8 to 40kHz in hard switching, >200kHz in resonant mode. The generation 4 IGBT design provides tighter parameter distribution and higher efficiency than generation 3. The IGBT co-packaged with HEXFRED® ultrafast, ultra-soft-recovery anti-parallel diodes for use in bridge configurations. The HEXFRED® diodes optimized for performance with IGBTs. Minimized recovery characteristics require less/no snubbing.
Optimized for specific application conditions
Designed to be a drop-in replacement for equivalent industry-standard generation 3 IR IGBTs
