IRF9540PBF - VISHAY

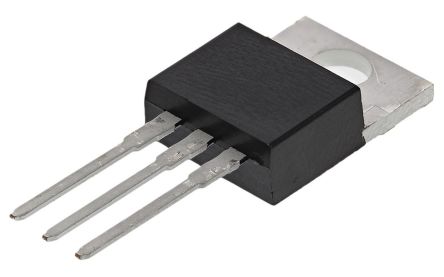

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

IRF9540PBF
Производитель

VISHAY
Чип воркер Часть №

CW11473656
Категория

Труба MOS
Упаковка

TO-220-3
Описание

TO-220-3P-CH 100V 19A 200mΩ
даташит

Datasheet

Способ оплаты и доставка

IRF9540PBF Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

IRF9540PBF Труба MOS характеристики

Атрибут	Значение атрибута

Часть №	IRF9540PBF
Производитель	VISHAY
Чип воркер Часть №	CW11473656
Категория	Труба MOS
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-220-3
Номинальное Напряжение (DC)	-100 V
Номинальный Ток	-19.0 A
Номинальная Мощность	150 W
Количество Стежков	3 Position
Сопротивление Сток-исток (Открытого Канала)	0.2 Ω
Полярность	P-Channel
Рассеяние Мощности	150 W
Пороговое Напряжение	4 V
Напряжение Сток-исток (Vds)	100 V
Пробивное Напряжение (Затвор-Исток)	±20.0 V
Непрерывный Ток Стока (Ids)	-19.0 A
Время Нарастания	73.0 ns
Входная емкость (Ciss)	1400pF @25V(Vds)
Максимальная входная мощность	150 W
Рабочая температура (Макс)	175 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	150 W
	Развернуть все
Длина	10.41 mm
Ширина	4.7 mm
Высота	9.01 mm
Жизненный Цикл Продукта	Active
Упаковка	Tube
Минимальное количество упаковки	50
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC

IRF9540PBF Описание продукта

The IRF9540PBF is a -100V P-channel Power MOSFET provides the designer with the best combination of fast switching, ruggedized device design, low on-resistance and cost-effectiveness. The low thermal resistance contributes to its wide acceptance throughout the industry.
Dynamic dv/dt rating
Repetitive avalanche rated
Fast switching
Ease of paralleling
Simple drive requirements
±20V Gate to source voltage
1°C/W Thermal resistance, junction to case
62°C/W Thermal resistance, junction to ambient
