IRF540ZSPBF - Infineon

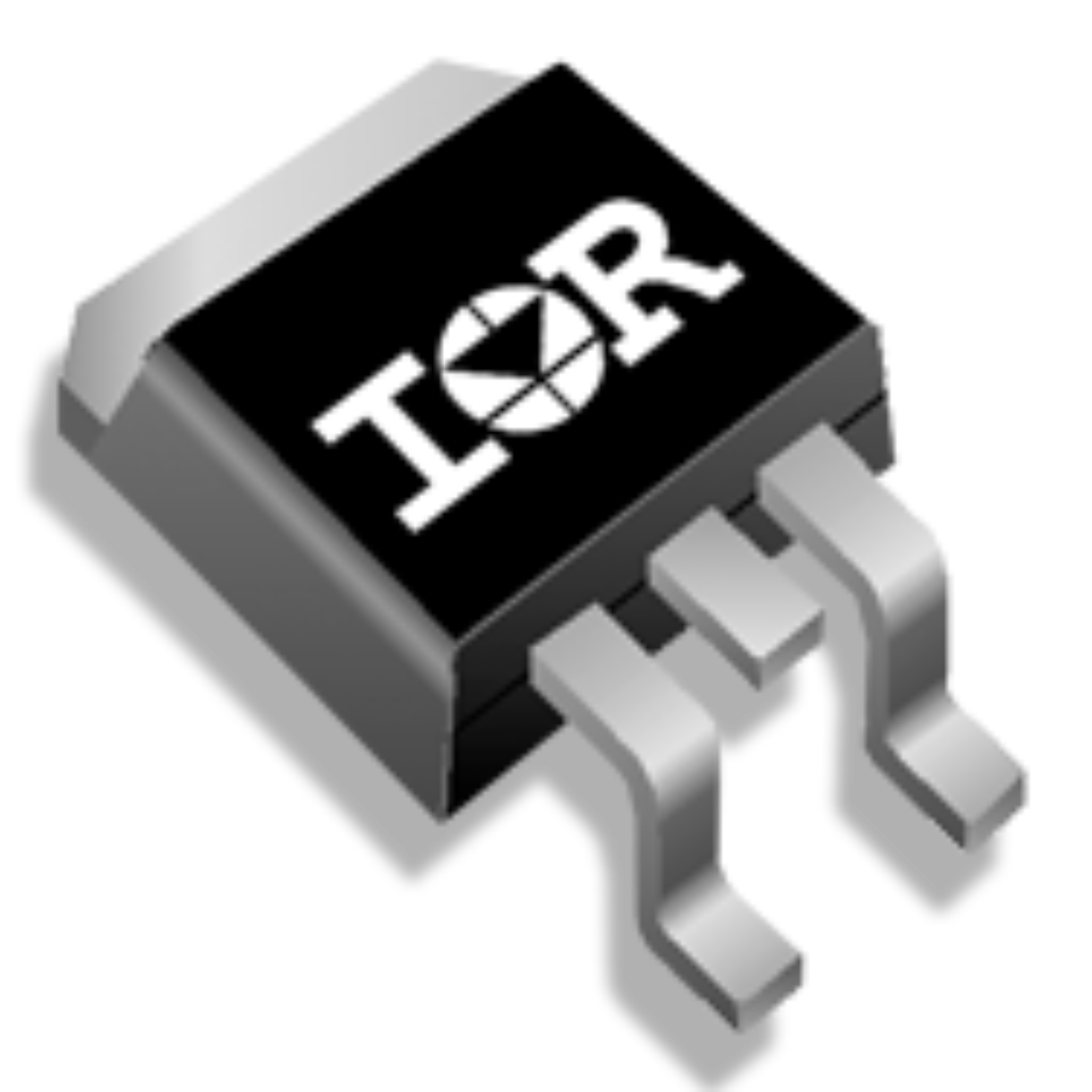

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

IRF540ZSPBF
Производитель

Infineon
Чип воркер Часть №

CW44292223
Категория

Труба MOS
Упаковка

TO-263-3
Описание

D2PAK N-CH 100V 36A
даташит

Datasheet

Способ оплаты и доставка

IRF540ZSPBF Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

IRF540ZSPBF Труба MOS характеристики

Атрибут	Значение атрибута

Часть №	IRF540ZSPBF
Производитель	Infineon
Чип воркер Часть №	CW44292223
Категория	Труба MOS
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	TO-263-3
Номинальная Мощность	92 W
Количество Стежков	3 Position
Сопротивление Сток-исток (Открытого Канала)	0.0265 Ω
Полярность	N-Channel
Рассеяние Мощности	92 W
Пороговое Напряжение	4 V
Входная Ёмкость	1770pF @25V
Напряжение Сток-исток (Vds)	100 V
Непрерывный Ток Стока (Ids)	36A
Время Нарастания	51 ns
Входная емкость (Ciss)	1770pF @25V(Vds)
Время падения	39 ns
Рабочая температура (Макс)	175 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	92W (Tc)
	Развернуть все
Длина	10.67 mm
Ширина	9.65 mm
Высота	4.83 mm
Материал	Silicon
Рабочая Температура	-55℃ ~ 175℃
Жизненный Цикл Продукта	Not Recommended for New Designs
Упаковка	Rail, Tube
RoHS Комплаенс	Compliant with Exemption
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17

IRF540ZSPBF Описание продукта

The IRF540ZSPBF is a HEXFET® single N-channel Power MOSFET utilizes the latest processing techniques to achieve extremely low ON-resistance per silicon area. It features 175°C junction operating temperature, fast switching speed and improved repetitive avalanche rating. This combination makes the design an extremely efficient and reliable choice for use in a wide variety of applications.
Advanced process technology
Repetitive avalanche allowed up to Tjmax

Развернуть все
