IRF540NSTRLPBF - Infineon

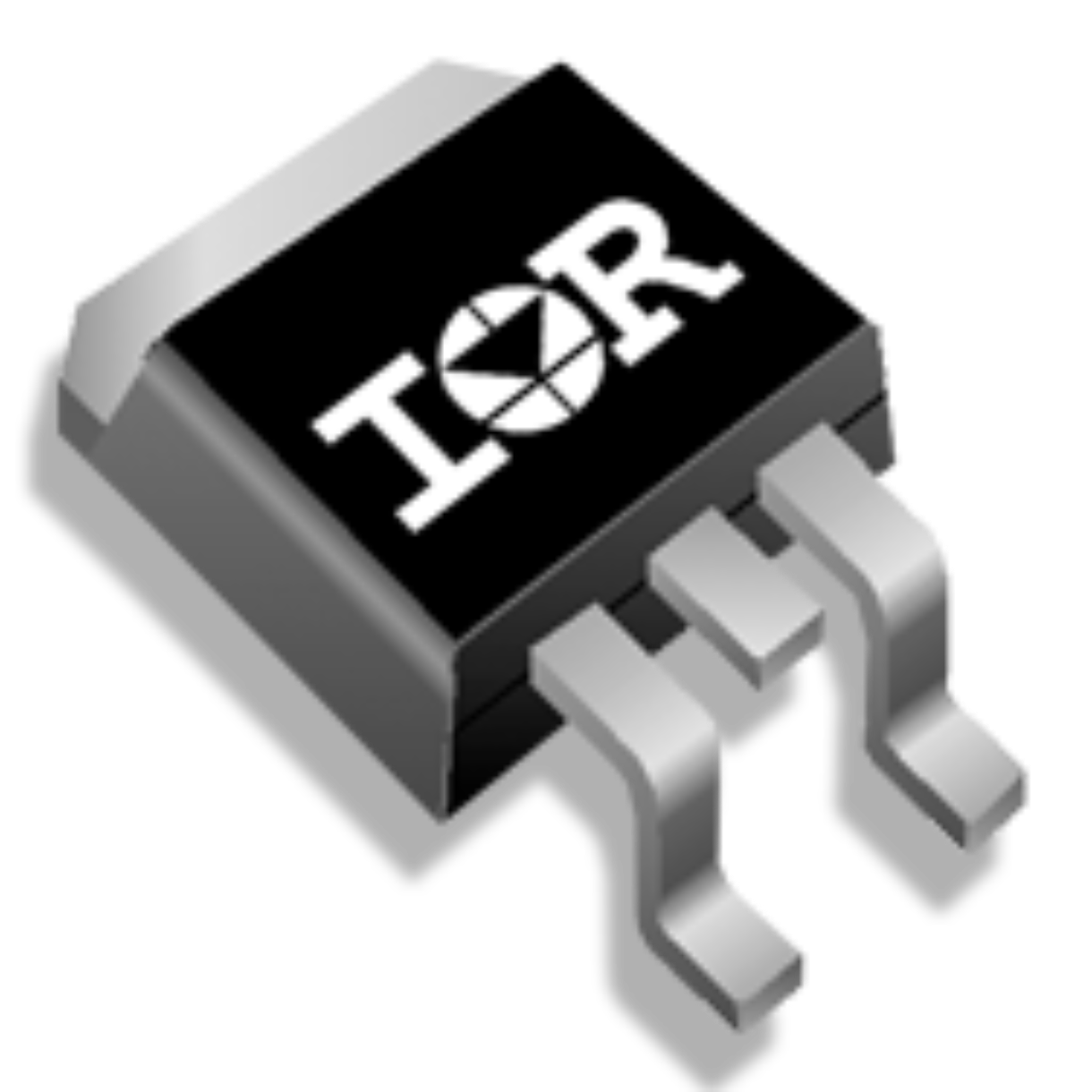

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

IRF540NSTRLPBF
Производитель

Infineon
Чип воркер Часть №

CW569244
Категория

Труба MOS
Упаковка

TO-263-3
Описание

D2PAK N-CH 100V 33A
даташит

Datasheet

Способ оплаты и доставка

IRF540NSTRLPBF Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

IRF540NSTRLPBF Труба MOS характеристики

Атрибут	Значение атрибута

Часть №	IRF540NSTRLPBF
Производитель	Infineon
Чип воркер Часть №	CW569244
Категория	Труба MOS
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	TO-263-3
Номинальная Мощность	3.8 W
Количество Каналов	1 Channel
Количество Стежков	3 Position
Сопротивление Сток-исток (Открытого Канала)	0.044 Ω
Полярность	N-CH
Рассеяние Мощности	130 W
Пороговое Напряжение	4 V
Входная Ёмкость	1960 pF
Напряжение Сток-исток (Vds)	100 V
Пробивное Напряжение (Стока-исток)	100 V
Непрерывный Ток Стока (Ids)	33A
Время Нарастания	35 ns
Входная емкость (Ciss)	1960pF @25V(Vds)
Максимальная входная мощность	130 W
Время падения	35 ns
Рабочая температура (Макс)	175 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	130W (Tc)
	Развернуть все
Длина	10.67 mm
Ширина	9.65 mm
Высота	4.83 mm
Материал	Silicon
Рабочая Температура	-55℃ ~ 175℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17

IRF540NSTRLPBF Описание продукта

The IRF540NSTRLPBF is a HEXFET® single N-channel Power MOSFET utilizes advanced processing techniques to achieve extremely low ON-resistance per silicon area. This benefit combined with the fast switching speed and ruggedized device design, provides an extremely efficient and reliable operation for use in a wide variety of applications. The surface-mount power package capable of accommodating die sizes up to HEX-4. It provides the highest power capability and the lowest possible ON-resistance in any existing surface-mount package. It is suitable for high current applications because of its low internal connection resistance and can dissipate up to 2W in a typical surface-mount application.
Advanced process technology
Ultra-low ON-resistance
Dynamic dV/dt rating
Fast switching
Fully avalanche rating
