IR2520DPBF - Infineon

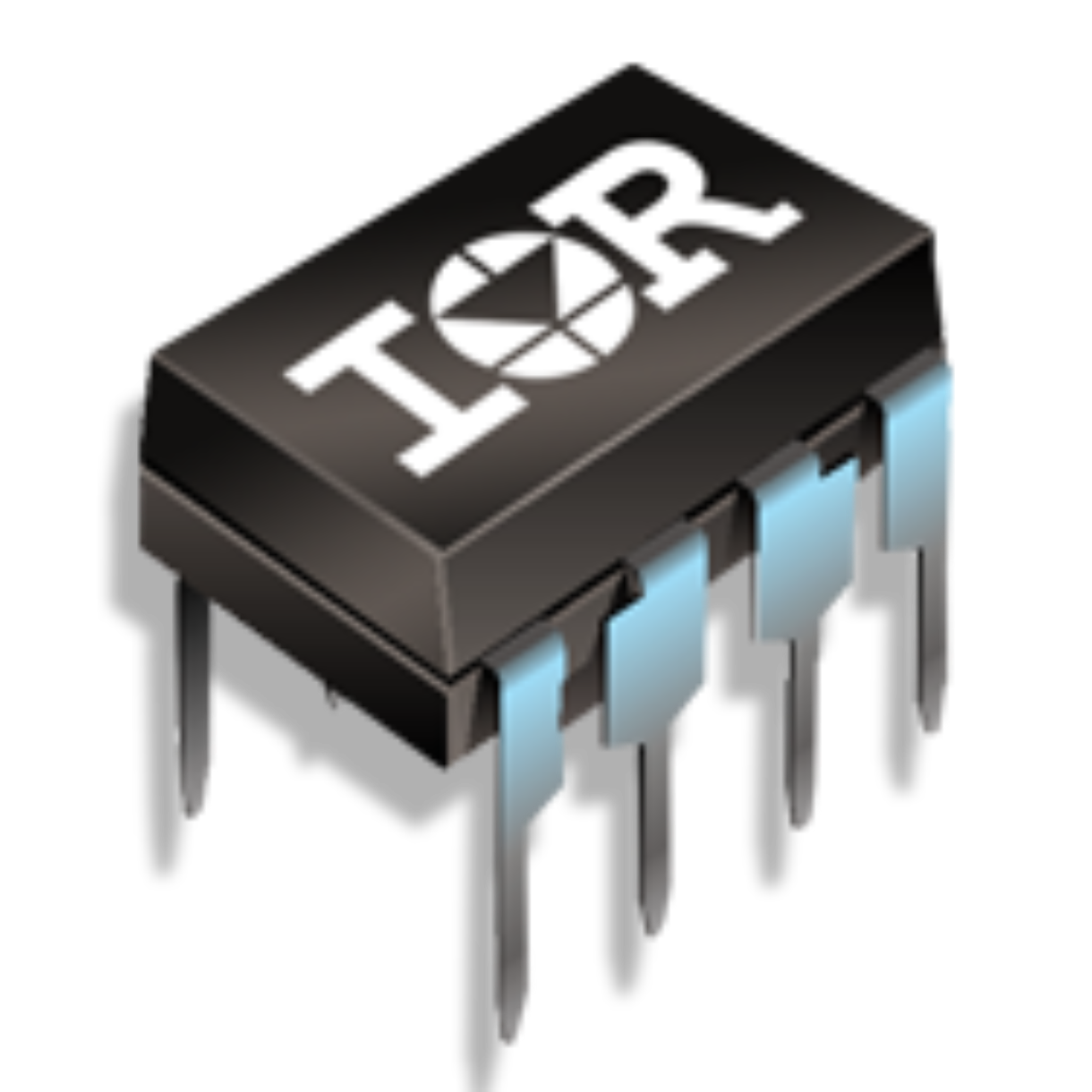

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

IR2520DPBF
Производитель

Infineon
Чип воркер Часть №

CW9950393
Категория

Управление питанием
Упаковка

DIP-8
Описание

INFINEON IR2520DPBF Display Driver, Adaptive Ballast Control, 600V Half Bridge Driver, 11.4V to 15.4V, DIP-8
даташит

Datasheet

Способ оплаты и доставка

IR2520DPBF Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

IR2520DPBF Управление питанием характеристики

Атрибут	Значение атрибута

Часть №	IR2520DPBF
Производитель	Infineon
Чип воркер Часть №	CW9950393
Категория	Управление питанием
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	DIP-8
Частота	34kHz ~ 86kHz
Напряжение Питания (DC)	11.4V (min)
Номинальная Мощность	1 W
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	625.3 V
Выходной Ток	10 mA
Ток Питания	10 mA
Количество Каналов	2 Channel
Количество Стежков	8 Position
Рассеяние Мощности	1000 mW
Время Нарастания	150 ns
Время падения	75 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-25 ℃
Рассеиваемая Мощность (Макс)	1000 mW
Напряжение питания	11.4V ~ 15.4V
Напряжение питания (Макс)	15.4 V
Напряжение питания (мин)	11.4 V
	Развернуть все
Длина	10.92 mm
Ширина	7.11 mm
Высота	4.94 mm
Рабочая Температура	-25℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

IR2520DPBF Описание продукта

Benefits:
600V Half Bridge Driver
Integrated Bootstrap FET
Adaptive zero-voltage switching (ZVS)
Internal Crest Factor Over-Current Protection
0 to 6VDC Voltage Controlled Oscillator
Programmable minimum frequency
Micropower Startup Current (80uA)
Internal 15.6V zener clamp on Vcc
Small DIP8/SO8 Package
Also available LEAD-FREE (PbF)
