IR21844PBF - Infineon

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

IR21844PBF
Производитель

Infineon
Чип воркер Часть №

CW8384759
Категория

Драйвер FET
Упаковка

PDIP-14
Описание

600V Half Bridge Driver IC with typical 1.9A source and 2.3A sink currents in 14 Lead PDIP package for IGBTs and MOSFETs. Also available in 14 Lead SOIC, 8 Lead SOIC, and 8 Lead PDIP.
даташит

Datasheet

Способ оплаты и доставка

IR21844PBF Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

IR21844PBF Драйвер FET характеристики

Атрибут	Значение атрибута

Часть №	IR21844PBF
Производитель	Infineon
Чип воркер Часть №	CW8384759
Категория	Драйвер FET
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	14 Pin
Корпус/Пакет	PDIP-14
Напряжение Питания (DC)	10.0V (min)
Время Нарастания/Спада	40ns, 20ns
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	620 V
Выходной Ток	1.90 A
Количество Стежков	14 Position
Рассеяние Мощности	1600 mW
Время падения (Макс)	35 ns
Время падения (Макс)	60 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1600 mW
Напряжение питания	10V ~ 20V
Напряжение питания (Макс)	20 V
Напряжение питания (мин)	10 V
	Развернуть все
Длина	20.19 mm
Ширина	7.11 mm
Высота	4.94 mm
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

IR21844PBF Описание продукта

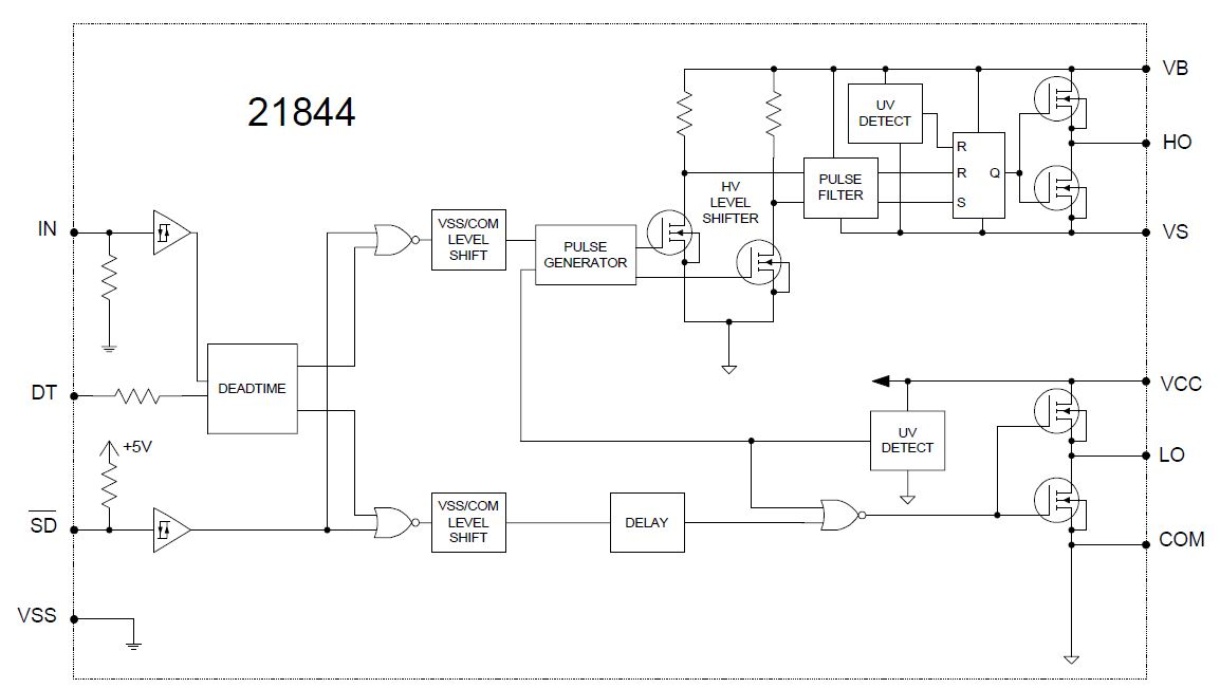

The IR21844PBF is a high voltage high speed power MOSFET and IGBT Half-bridge Driver with dependent high and low-side referenced output channels. Proprietary HVIC and latch immune CMOS technologies enable ruggedized monolithic construction. The logic input is compatible with standard CMOS or LSTTL output, down to 3.3V logic. The output driver features a high pulse current buffer stage designed for minimum driver cross-conduction. The floating channel can be used to drive an N-channel power MOSFET or IGBT in the high-side configuration which operates up to 600V.
Floating channel designed for bootstrap operation
Tolerant to negative transient voltage (dV/dt immune)
Under-voltage lockout for both channels
3.3 and 5V Input logic compatible
Matched propagation delay for both channels
Logic and power ground ±5V offset
Lower di/dt gate driver for better noise immunity
Output source/sink current capability 1.4/1.8A
