IR21531DPBF - Infineon

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

IR21531DPBF
Производитель

Infineon
Чип воркер Часть №

CW6136472
Категория

Драйвер FET
Упаковка

DIP-8
Описание

Self-Oscillating 600V Half Bridge Driver IC with typical 0.18A source and 0.26A sink currents in 8 Lead PDIP package for IGBTs and MOSFETs.
даташит

Datasheet

Способ оплаты и доставка

IR21531DPBF Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

IR21531DPBF Драйвер FET характеристики

Атрибут	Значение атрибута

Часть №	IR21531DPBF
Производитель	Infineon
Чип воркер Часть №	CW6136472
Категория	Драйвер FET
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	DIP-8
Напряжение Питания (DC)	10.0V (min)
Рабочее Напряжение	10V ~ 16.8V
Время Нарастания/Спада	80ns, 45ns
Количество Выходных Интерфейсов	2 Output
Количество Стежков	8 Position
Рассеяние Мощности	1000 mW
Время Нарастания	150ns (Max)
Время падения	100ns (Max)
Время падения (Макс)	100 ns
Время падения (Макс)	150 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1000 mW
Напряжение питания	10V ~ 15.6V
Напряжение питания (Макс)	16.8 V
Напряжение питания (мин)	10 V
	Развернуть все
Длина	10.92 mm
Ширина	7.11 mm
Рабочая Температура	-40℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

IR21531DPBF Описание продукта

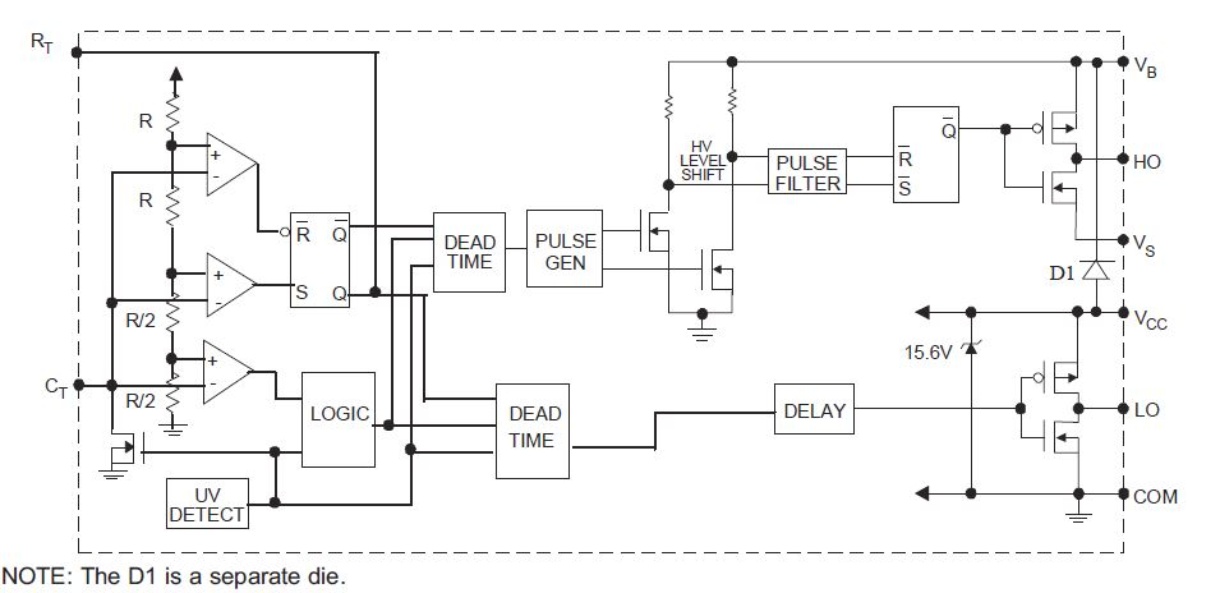

The IR21531DPBF is a self-oscillating Half-bridge Gate Driver IC incorporates a high voltage half-bridge gate driver with a front end oscillator similar to the industry standard CMOS 555 timer. The IC provides more functionality and is easier to use. A shutdown feature has been designed into the CT pin, so that both gate driver outputs can be disabled using a low voltage control signal. In addition the gate driver output pulse widths are the same once the rising under-voltage lockout threshold on VCC has been improved significantly, both by lowering the peak DI/DT of the gate driver and by increasing the under-voltage lockout hysteresis to 1V.
True micro power start-up
Tighter initial dead-time control
Low temperature coefficient dead time
Shutdown features on CT pin
Lower power level-shifting circuit
Constant LO, HO pulse widths at start-up
Low side output in phase with RT
Excellent latch immunity on all inputs and outputs
Finally special attention has been paid to maximizing the latch immunity of the device and providing comprehensive ESD protection all pins.
