IR2133SPBF - Infineon

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

IR2133SPBF
Производитель

Infineon
Чип воркер Часть №

CW5630136
Категория

Драйвер FET
Упаковка

SOIC-28
Описание

MOSFET DRVR 600V 0.5A 6Out Hi/Lo Side 3-Phase Brdg Inv 28Pin SOIC W Tube
даташит

Datasheet

Способ оплаты и доставка

IR2133SPBF Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

IR2133SPBF Драйвер FET характеристики

Атрибут	Значение атрибута

Часть №	IR2133SPBF
Производитель	Infineon
Чип воркер Часть №	CW5630136
Категория	Драйвер FET
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin
Корпус/Пакет	SOIC-28
Напряжение Питания (DC)	10.0V (min)
Время Нарастания/Спада	90ns, 40ns
Количество Выходных Интерфейсов	6 Output
Выходное Напряжение	0.3 V
Выходной Ток	200 mA
Количество Стежков	28 Position
Рассеяние Мощности	1600 mW
Ток Покоя	4 mA
Время Нарастания	90 ns
Время падения	40 ns
Время падения (Макс)	70 ns
Время падения (Макс)	150 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1600 mW
Напряжение питания	10V ~ 20V
Напряжение питания (Макс)	20 V
Напряжение питания (мин)	10 V
	Развернуть все
Длина	18.1 mm
Ширина	7.6 mm
Высота	2.35 mm
Рабочая Температура	125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free

IR2133SPBF Описание продукта

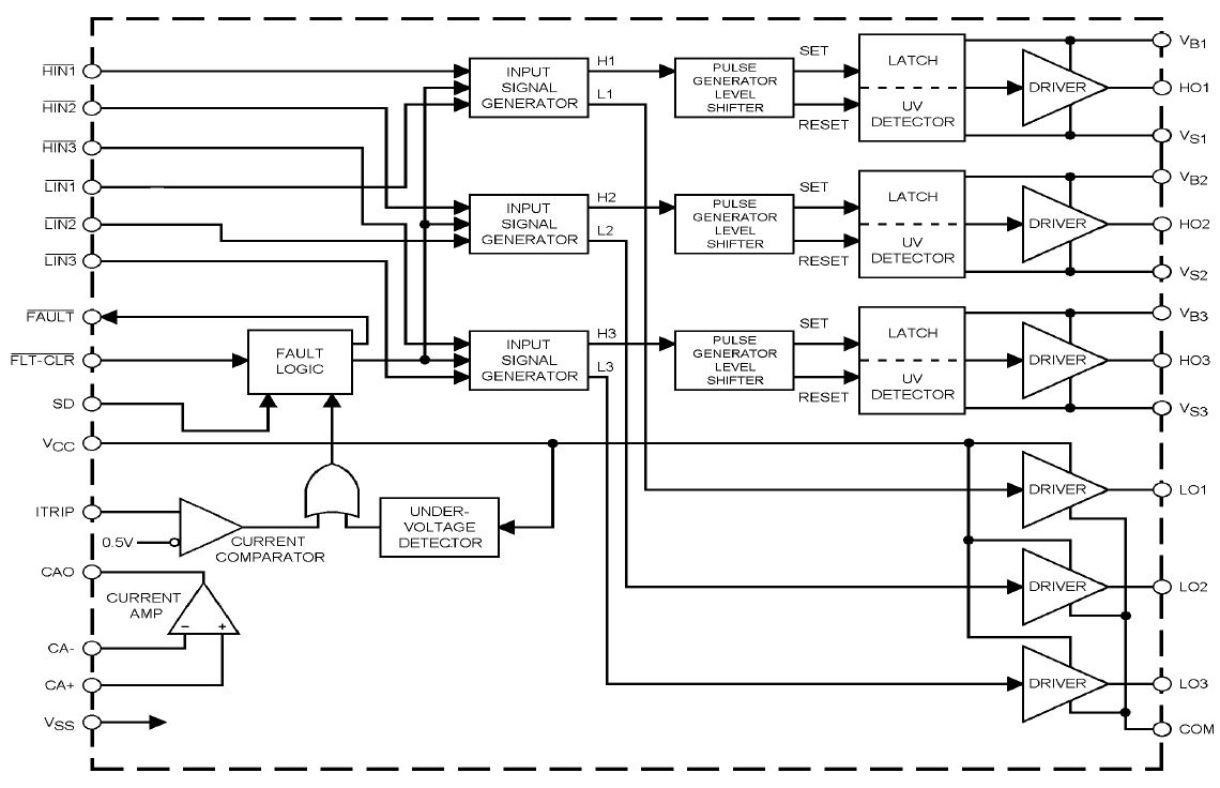

The IR2133SPBF is a high voltage high speed power MOSFET and IGBT Bridge Driver with three independent high-side and low-side referenced output channels for 3-phase applications. Proprietary HVIC technology enables ruggedized monolithic construction. Logic inputs are compatible with CMOS or LSTTL outputs, down to 2.5V logic. An independent operational amplifier provides an analogue feedback of bridge current via an external current sense resistor. A current trip function which terminates all six outputs can also be derived from this resistor. A shutdown function is available to terminate all six outputs. An open drain FAULT signal is provided to indicate that an over-current or under-voltage shutdown has occurred. Fault conditions are cleared with the FLT-CLR lead. Propagation delays are matched to simplify use in high frequency applications. The floating channels can be used to drive N-channel power MOSFETs or IGBTs in the high-side configuration which operates up to 600 or 1200V.
Floating channel designed for bootstrap operation
Tolerant to negative transient voltage (dV/dt immune)
Under-voltage lockout for all channels
Overcurrent shutdown turns OFF all six drivers
Independent 3 half-bridge drivers
Matched propagation delay for all channels
2.5V Logic compatible
Outputs out of phase with inputs
