IR2117SPBF - Infineon

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

IR2117SPBF
Производитель

Infineon
Чип воркер Часть №

CW4905700
Категория

Драйвер FET
Упаковка

SOIC-8
Описание

MOSFET DRVR 600V 0.5A 1Out Hi/Lo Side Non-Inv 8Pin SOIC
даташит

Datasheet

Способ оплаты и доставка

IR2117SPBF Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

IR2117SPBF Драйвер FET характеристики

Атрибут	Значение атрибута

Часть №	IR2117SPBF
Производитель	Infineon
Чип воркер Часть №	CW4905700
Категория	Драйвер FET
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	10.0V (min)
Номинальная Мощность	625 mW
Время Нарастания/Спада	80ns, 40ns
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	620 V
Выходной Ток	250 mA
Количество Каналов	1 Channel
Количество Стежков	8 Position
Рассеяние Мощности	625 mW
Ток Покоя	70 µA
Время Нарастания	80 ns
Время падения	40 ns
Время падения (Макс)	65 ns
Время падения (Макс)	130 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	625 mW
Напряжение питания	10V ~ 20V
Напряжение питания (Макс)	20 V
Напряжение питания (мин)	10 V
	Развернуть все
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99

IR2117SPBF Описание продукта

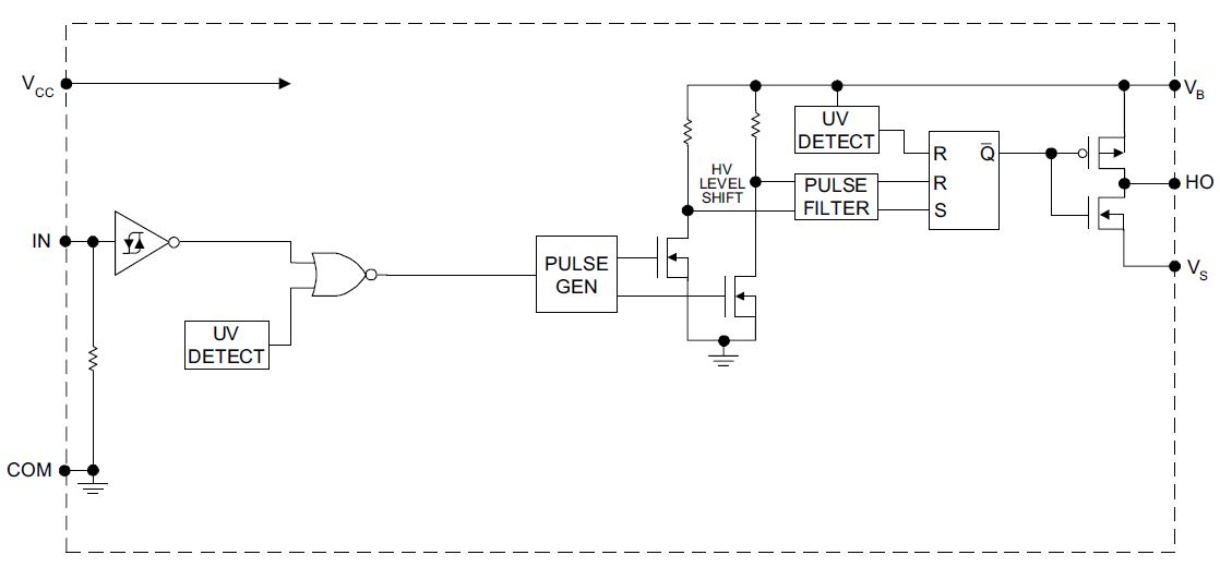

The IR2117SPBF is a single-channel Power MOSFET and IGBT Driver features proprietary HVIC and latch immune CMOS technologies enables ruggedized monolithic construction. The logic input is compatible with standard CMOS outputs. The output driver features a high pulse current buffer stage designed for minimum cross-conduction. The floating channel can be used to drive an N-channel power MOSFET or IGBT in the high or low-side configuration which operates up to 600V.
Floating channel designed for bootstrap operation
Tolerant to negative transient voltage (dV/dt immune)
Under-voltage lockout
CMOS Schmitt-triggered inputs with pull-down
Output in phase with input
High voltage
High speed
