IR2110STRPBF - Infineon

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

IR2110STRPBF
Производитель

Infineon
Чип воркер Часть №

CW544367
Категория

Драйвер FET
Упаковка

SOIC-16
Описание

MOSFET DRVR 500V 2.5A 2Out Hi/Lo Side Non-Inv 16Pin SOIC W T/R
даташит

Datasheet

Способ оплаты и доставка

IR2110STRPBF Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

IR2110STRPBF Драйвер FET характеристики

Атрибут	Значение атрибута

Часть №	IR2110STRPBF
Производитель	Infineon
Чип воркер Часть №	CW544367
Категория	Драйвер FET
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Рабочее Напряжение	10V ~ 20V
Номинальная Мощность	1.25 W
Время Нарастания/Спада	25ns, 17ns
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	500 V
Выходной Ток	2.5 A
Количество Каналов	2 Channel
Количество Стежков	16 Position
Рассеяние Мощности	1.25 W
Ток Покоя	340 µA
Время Нарастания	35 ns
Время падения	25 ns
Время падения (Макс)	25 ns
Время падения (Макс)	35 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1250 mW
Напряжение питания	3.3V ~ 20V
Напряжение питания (Макс)	20 V
Напряжение питания (мин)	10 V
	Развернуть все
Длина	10.5 mm
Ширина	7.6 mm
Высота	2.35 mm
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

IR2110STRPBF Описание продукта

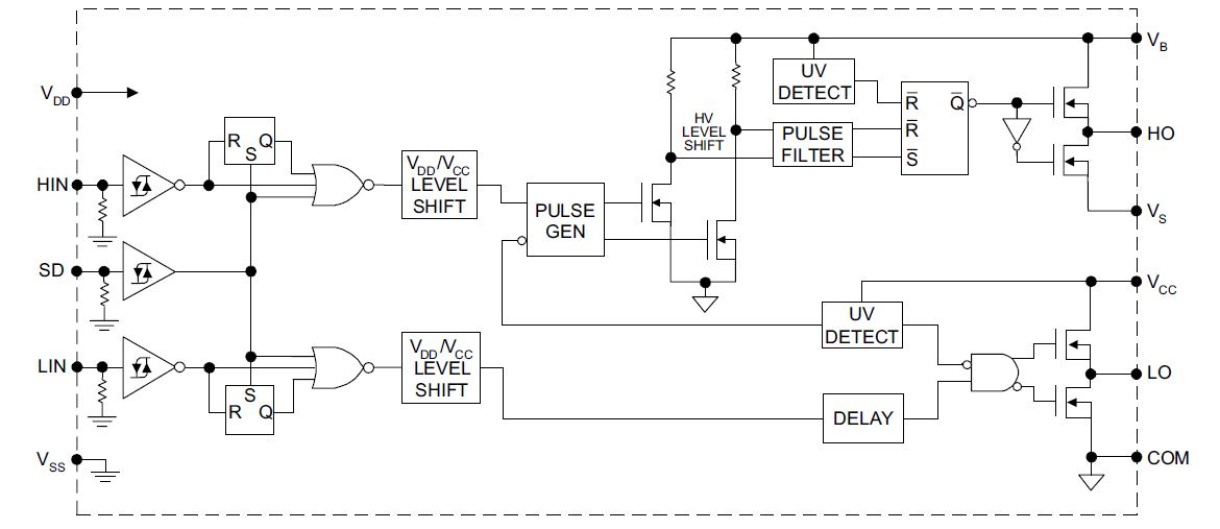

The IR2110STRPBF is a high speed power MOSFET/IGBT Driver with independent high and low side referenced output channels. Proprietary HVIC and latch immune CMOS technologies enable ruggedized monolithic construction. Logic inputs are compatible with standard CMOS or LSTTL output, down to 3.3V logic. The output driver feature a high pulse current buffer stage designed for minimum driver cross-conduction. Propagation delays are matched to simplify use in high frequency applications. The floating channel can be used to drive an N-channel power MOSFET or IGBT in the high side configuration which operates up to 500 or 600 volts.
Floating channel designed for bootstrap operation
Tolerant to negative transient voltage
dV/dt immune
Under-voltage lockout for both channels
Logic and power ground ±5V offset
CMOS Schmitt-triggered inputs with pull-down
Cycle-by-cycle edge-triggered shutdown logic
Matched propagation delay for both channels
Outputs in phase with inputs

Развернуть все
