IR21094SPBF - Infineon

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

IR21094SPBF
Производитель

Infineon
Чип воркер Часть №

CW11205503
Категория

Драйвер FET
Упаковка

SOIC-14
Описание

600V Half Bridge Driver IC with typical 0.2A source and 0.35A sink currents in 14 Lead SOIC package for IGBTs and MOSFETs. Also available in 14 Lead PDIP, 8 Lead SOIC, and 8 Lead PDIP.
даташит

Datasheet

Способ оплаты и доставка

IR21094SPBF Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

IR21094SPBF Драйвер FET характеристики

Атрибут	Значение атрибута

Часть №	IR21094SPBF
Производитель	Infineon
Чип воркер Часть №	CW11205503
Категория	Драйвер FET
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	SOIC-14
Напряжение Питания (DC)	10.0V (min)
Время Нарастания/Спада	150ns, 50ns
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	10.20 V
Выходной Ток	200 mA
Количество Стежков	14 Position
Рассеяние Мощности	1000 mW
Ток Покоя	1.6 mA
Время Нарастания	220 ns
Время падения	80 ns
Время падения (Макс)	80 ns
Время падения (Макс)	220 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1000 mW
Напряжение питания	10V ~ 20V
Напряжение питания (Макс)	20 V
Напряжение питания (мин)	10 V
	Развернуть все
Длина	8.74 mm
Ширина	3.99 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

IR21094SPBF Описание продукта

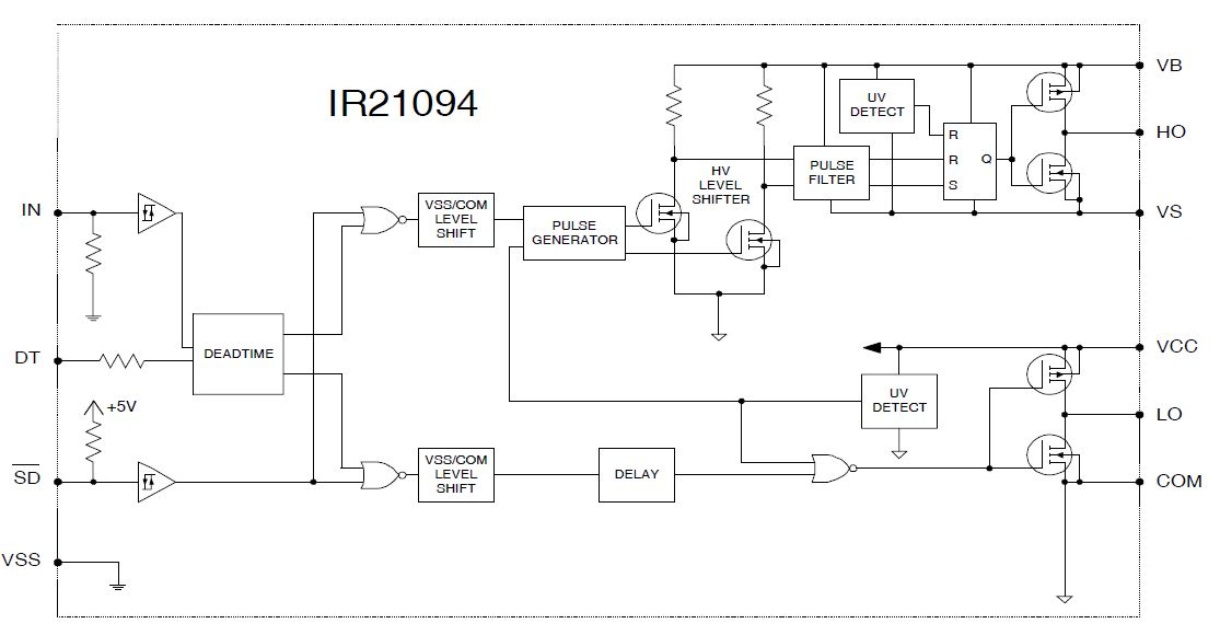

The IR21094SPBF is a high voltage high speed power MOSFET and IGBT Half-Bridge Driver with dependent high and low-side referenced output channels. Proprietary HVIC and latch immune CMOS technologies enable ruggedized monolithic construction. The logic input is compatible with standard CMOS or LSTTL output, down to 3.3V logic. The output driver features a high pulse current buffer stage designed for minimum driver cross-conduction. The floating channel can be used to drive an N-channel power MOSFET or IGBT in the high-side configuration which operates up to 600V.
Floating channel designed for bootstrap operation
Tolerant to negative transient voltage (dV/dt immune)
Under-voltage lockout for both channels
3.3, 5 and 15V Logic input compatible
Cross-conduction prevention logic
Matched propagation delay for both channels
High-side output in phase with IN input
Lower di/dt gate driver for better noise immunity
Shut down input turns OFF both channels
