IR2104SPBF - Infineon

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

IR2104SPBF
Производитель

Infineon
Чип воркер Часть №

CW4553792
Категория

Драйвер FET
Упаковка

SOIC-8
Описание

MOSFET DRVR 600V 0.36A 2Out Hi/Lo Side Half Brdg Inv/Non-Inv 8Pin SOIC
даташит

Datasheet

Способ оплаты и доставка

IR2104SPBF Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

IR2104SPBF Драйвер FET характеристики

Атрибут	Значение атрибута

Часть №	IR2104SPBF
Производитель	Infineon
Чип воркер Часть №	CW4553792
Категория	Драйвер FET
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Номинальная Мощность	625 mW
Время Нарастания/Спада	100ns, 50ns
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	620 V
Выходной Ток	210 mA
Количество Стежков	8 Position
Рассеяние Мощности	0.625 W
Ток Покоя	150 µA
Время Нарастания	100 ns
Время падения	50 ns
Время падения (Макс)	90 ns
Время падения (Макс)	170 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	625 mW
Напряжение питания	10V ~ 20V
Напряжение питания (Макс)	20 V
Напряжение питания (мин)	10 V
	Развернуть все
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17

IR2104SPBF Описание продукта

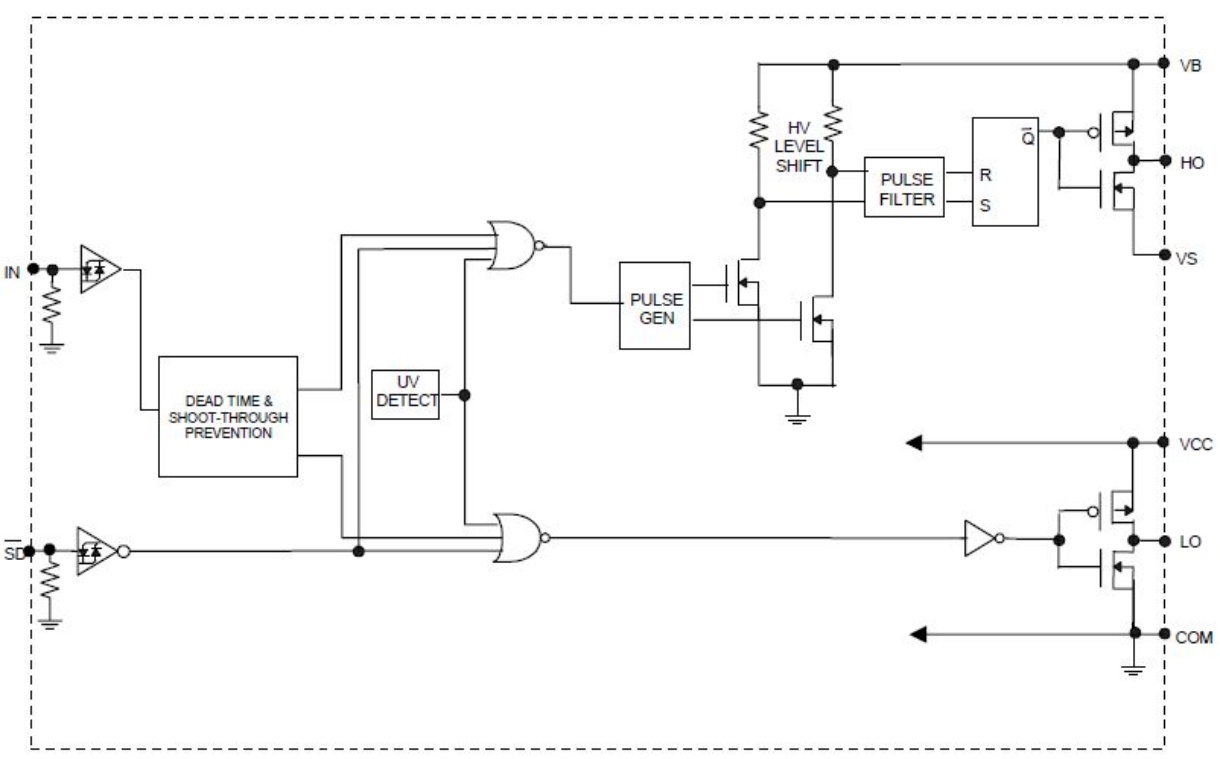

The IR2104SPBF is a high voltage high speed power MOSFET and IGBT Driver with dependent high and low-side referenced output channels. Proprietary HVIC and latch immune CMOS technology enables ruggedized monolithic construction. The logic input is compatible with standard CMOS or LSTTL output and down to 3.3V logic. The output driver features a high pulse current buffer stage designed for minimum driver cross-conduction. The floating channel can be used to drive a N-channel power MOSFET or IGBT in the high-side configuration which operates from 10 to 600V.
Tolerant to negative transient voltage DV/DT Immune
Under-voltage lockout
Cross-conduction prevention logic
Internally set dead-time
High side output in phase with input
Shut down input turns OFF both channels
Matched propagation delay for both channels
