IPD90P03P4L04ATMA1 - Infineon

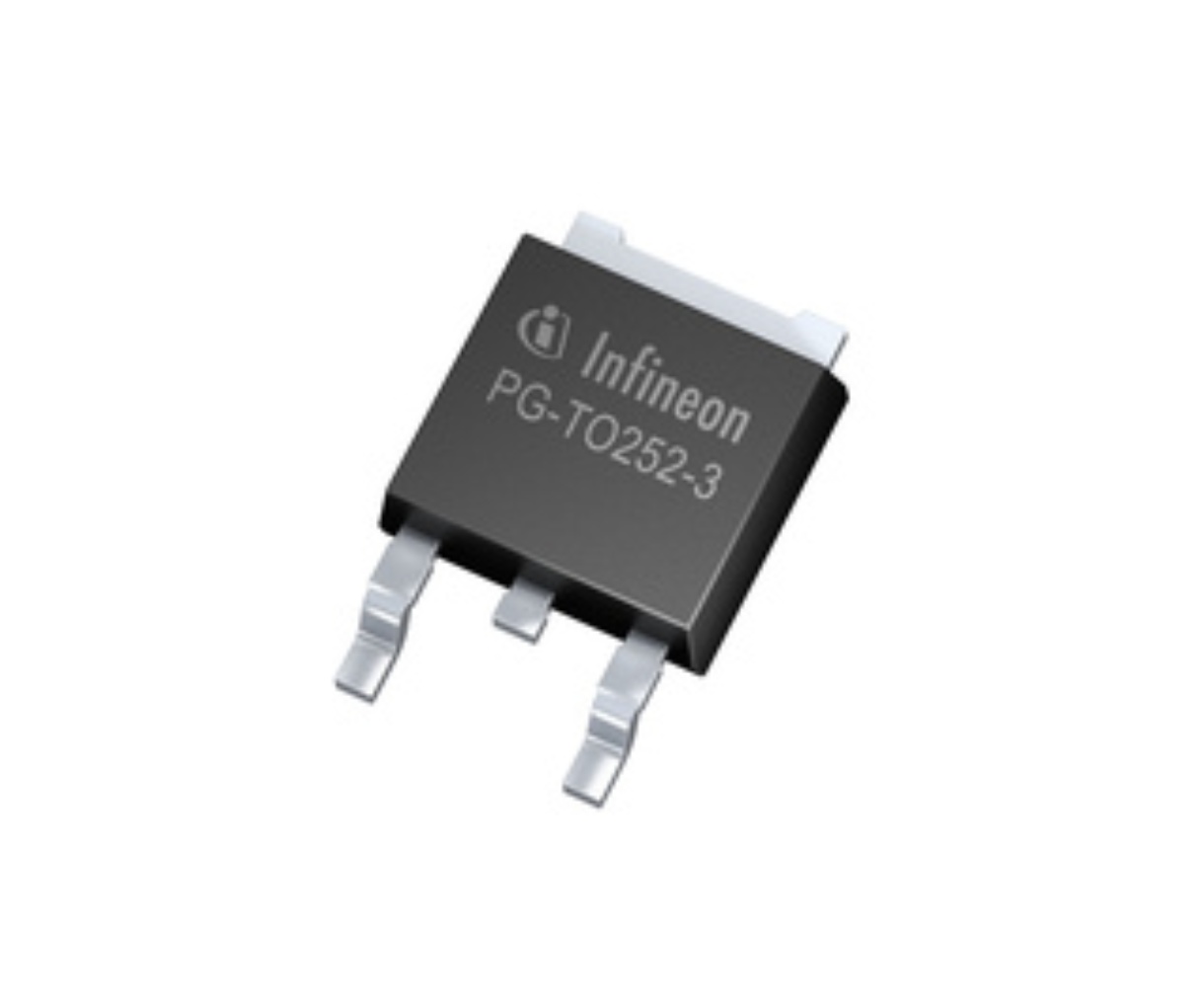

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

IPD90P03P4L04ATMA1
Производитель

Infineon
Чип воркер Часть №

CW3690050
Категория

Труба MOS
Упаковка

TO-252-3
Описание

DPAK P-CH 30V 90A
даташит

Datasheet

Способ оплаты и доставка

IPD90P03P4L04ATMA1 Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

IPD90P03P4L04ATMA1 Труба MOS характеристики

Атрибут	Значение атрибута

Часть №	IPD90P03P4L04ATMA1
Производитель	Infineon
Чип воркер Часть №	CW3690050
Категория	Труба MOS
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	TO-252-3
Количество Каналов	1 Channel
Количество Стежков	3 Position
Сопротивление Сток-исток (Открытого Канала)	0.0033 Ω
Полярность	P-Channel
Рассеяние Мощности	137 W
Пороговое Напряжение	1.5 V
Напряжение Сток-исток (Vds)	30 V
Непрерывный Ток Стока (Ids)	90A
Время Нарастания	11 ns
Входная емкость (Ciss)	11300pF @25V(Vds)
Время падения	40 ns
Рабочая температура (Макс)	175 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	137W (Tc)
	Развернуть все
Длина	6.5 mm
Ширина	6.22 mm
Высота	2.3 mm
Рабочая Температура	-55℃ ~ 175℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

IPD90P03P4L04ATMA1 Описание продукта

The IPD90P03P4L-04 is an OptiMOS®-P2 P-channel Power Transistor with enhancement mode, logic level, avalanche rated, no charge pump required for high side drive, simple interface drive circuit and lowest switching and conduction power losses for highest thermal efficiency.
High current capability
Intended for reverse battery protection
AEC-Q101 Qualified
MSL1 up to 260°C peak reflow
