IP82C55AZ - Intersil

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

IP82C55AZ
Производитель

Intersil
Чип воркер Часть №

CW67049503
Категория

Чип интерфейса
Упаковка

DIP-40
Описание

INTERSIL IP82C55AZ I/O Expander, 8Bit, 8MHz, CMOS, 4.5V, 5.5V, DIP
даташит

Datasheet

Способ оплаты и доставка

IP82C55AZ Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

IP82C55AZ Чип интерфейса характеристики

Атрибут	Значение атрибута

Часть №	IP82C55AZ
Производитель	Intersil
Чип воркер Часть №	CW67049503
Категория	Чип интерфейса
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	40 Pin
Корпус/Пакет	DIP-40
Напряжение Питания (DC)	4.50V (min)
Ток Питания	10.0 µA
Количество Каналов	1 Channel
Количество Стежков	40 Position
Количество входов и выходов	24 Input IO
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4.5V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	4.5 V
	Развернуть все
Длина	53.2 mm
Ширина	14.73 mm
Высота	4.95 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99

IP82C55AZ Описание продукта

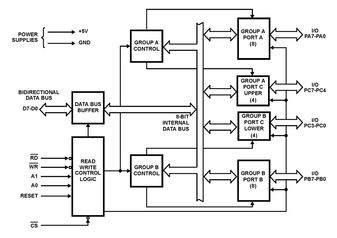

CMOS Programmable Peripheral Interface
The Intersil 82C55A is a high performance CMOS version of the industry standard 8255A and is manufactured using a self-aligned silicon gate CMOS process (Scaled SAJI IV). It is a general purpose programmable I/O device which may be used with many different microprocessors. There are 24 I/O pins which may be individually programmed in 2 groups of 12 and used in 3 major modes of operation. The high performance and industry standard configuration of the 82C55A make it compatible with the 80C86, 80C88 and other microprocessors.
Features
• Pb-Free Plus Anneal Available (RoHS Compliant) (See Ordering Info)
• Pin Compatible with NMOS 8255A
• 24 Programmable I/O Pins
• Fully TTL Compatible
• High Speed, No “Wait State” Operation with 5MHz and 8MHz 80C86 and 80C88
• Direct Bit Set/Reset Capability
• Enhanced Control Word Read Capability
• L7 Process
• 2.5mA Drive Capability on All I/O Ports
• Low Standby Power (ICCSB) . . . . . . . . . . . . . . . . . . .10μA
