INA826AIDGK - TI

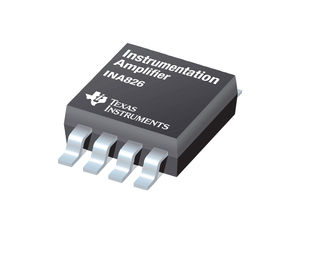

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

INA826AIDGK
Производитель

TI
Чип воркер Часть №

CW11668135
Категория

Усилитель прибора
Упаковка

VSSOP-8
Описание

TEXAS INSTRUMENTS INA826AIDGK Instrument Amplifier, 1, 40V, 1V/ s, 1MHz, 2.7V to 36V, MSOP
даташит

Datasheet

Способ оплаты и доставка

INA826AIDGK Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

INA826AIDGK Усилитель прибора характеристики

Атрибут	Значение атрибута

Часть №	INA826AIDGK
Производитель	TI
Чип воркер Часть №	CW11668135
Категория	Усилитель прибора
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	VSSOP-8
Ток Питания	200 µA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Коэффициент Ослабления Синфазного Сигнала	95 dB
Ток Покоя	200 µA
Ширина Ленты	1 MHz
Скорость Нарастания	1.00 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	1 MHz
Входное Напряжение Смещения	40 µV
Входной Ток Смещения	35 nA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	1 MHz
Gain Bandwidth	84 dB
Минимальный диапазон CMRR	84 dB
Напряжение питания	2.7V ~ 36V
Напряжение питания (Макс)	30V ~ 50V
	Развернуть все
Длина	3.1 mm
Ширина	3.1 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15

INA826AIDGK Описание продукта

The INA826AIDGK is a precision low power Instrumentation Amplifier that offers extremely low power consumption and operates over a very wide single supply range. A single external resistor sets any gain from 1 to 1000. It offers excellent stability over-temperature, even at G>1, as a result of the low gain drift of only 35ppm/°C maximum. The INA826 is optimized to provide excellent common-mode rejection ratio of over 100dB (G=10) over frequencies up to 5kHz. In G=1, the common-mode rejection ratio exceeds 84dB across the full input common-mode range from the negative supply all the way up to 1V of the positive supply. Using a rail-to-rail output, the amplifier is well-suited for low voltage operation from a 2.7V single supply. Additional circuitry protects the inputs against overvoltage of up to ±40V beyond the power supplies by limiting the input currents to less than 8mA.
±65pA Maximum input bias current
2µV/°C Maximum input offset drift
Inputs protected to ±40V
18nV/√Hz Noise
Rail-to-rail output
200µA Supply current
Green product and no Sb/Br
ESD sensitive device, take proper precaution while handling the device.
